直接根据功能表图的原理研制PLC，即将功能表图作为一种编程语言直接使用，目前已有此类产品，多数应用在大、中型PLC上，其编程主要通过CRT终端，直接使用功能表图输入控制要求。 本文来自www.eadianqi.com
用功能表图说明PLC所要完成的控制功能，然后再据此找出逻辑关系并画出梯形图。这种应用法较多，本节主要讨论这种方法。 本文来自www.eadianqi.com
功能表图的基本概念 本文来自www.eadianqi.com 功能表图是一种描述顺序控制系统过程、功能和特性的图形表示方法。主要由步、转移，有向线等元素组成。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
步 本文来自www.eadianqi.com 步是控制系统中一相对不变的状态，在功能表图中，步通常表示某个或某些执行元件的状态，其符号见图5-1。步又分成起始步、动步、静步。 本文来自www.eadianqi.com 1．起始步： 本文来自www.eadianqi.com 起始步对应于控制系统的初始状态，是系统运行的起点。一个控制系统至少要有1个起始步，起始步的符号见图5-2 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 2．动步、静步 本文来自www.eadianqi.com
静步是指控制系统当前没有运行的步。 本文来自www.eadianqi.com 动步是指控制系统当前正在运行的步。 自动控制网www.eadianqi.com版权所有 动步用1个小黑点放在步的方框图中表示，见图5-3。 本文来自www.eadianqi.com

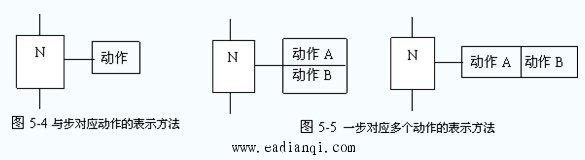

动步、静步是系统分析时用的术语，平时进行程设时并不用。 自动控制网www.eadianqi.com版权所有 3．步对应的动作 本文来自www.eadianqi.com 步是一个稳定的状态，表示过程中的一个动作。在该步的右边用1个矩形框表示，见图5-4，当一个步对应多个动作时，可用图5-5表示。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有 有向线和转移 本文来自www.eadianqi.com 有向线 自动控制网www.eadianqi.com版权所有 在控制系统中动步是变化的，会向前转移的，转移的方向是按有向线规定的路线进行，习惯上是从上到下、由左至右；如不是上述方向，应在有向线上用箭头标明转移方向。 本文来自www.eadianqi.com 必要时为了便于理解也可加箭头。 本文来自www.eadianqi.com
本文来自www.eadianqi.com 转移条件 本文来自www.eadianqi.com
动步的转移是有条件的，转移条件在有向线上划一短横线表示，见图5-6，横线旁边注明转移条件。 本文来自www.eadianqi.com 若同一级步都是动步，且该步后的转移条件满足，则实现转移，即后一静步变为动步，原来的动步变为静步。 本文来自www.eadianqi.com |
