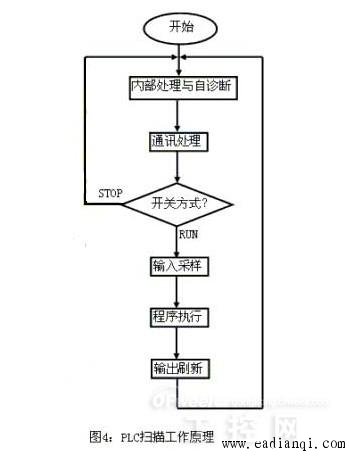

四，不宜使用双线圈输出。若在同一梯形图中，同一组件的线圈使用两次或两次以上，则称为双线圈输出或线圈的重复利用。双线圈输出一般梯形图初学者容易犯的毛病之一。在双线圈输出时，只有最后一次的线圈才有效，而前面的线圈是无效的。这是由PLC的扫描特性所决定的。 PLC的CPU采用循环扫描的工作方式。一般包括五个阶段(如图所示)：内部诊断与处理，与外设进行通讯，输入采样，用户程序执行和输出刷新。当方式开关处于STOP时，只执行前两个阶段：内部诊断与处理，与外设进行通讯。  1，输入采样阶段 PLC顺序读取每个输入端的状态，并将其存入到我们称之为输入映像寄存器的内在单元中。当进入程序执行阶段,如输入端状态发生改变.输入映象区相应的单元信息并不会跟着改变,只有在下一个扫描周期的输入采样阶段,输入映象区相应的单元信息才会改变。因此，PLC会忽视掉小于扫描周期的输入端的开关量的脉冲变化。 |
