系统供电电源设计是指可编程序控制器CPU工作所需电源系统的设计。它包括供电系统的一般性保护措施、可编程序控制器电源模块的选择和典型供电电源系统的设计。 本文来自www.eadianqi.com
1、供电系统的保护措施 自动控制网www.eadianqi.com版权所有
为了提高系统的可靠性和抗于扰性能，在可编程序控制器供电系统中一般可采取隔离变压器、交流稳压器、UPS电源、晶体管开关电源等措施。 本文来自www.eadianqi.com 2、电源模块的选择 自动控制网www.eadianqi.com版权所有 可编程序控制器CPU所需的工作电源一般都是5V直流电源，一般的编程接口和通讯模块还需要5.2V和24V直流电源。这些电源都由可编程序控制器本身的电源模块供给，所以在实际应用中要注意电源模块的选择。 自动控制网www.eadianqi.com版权所有

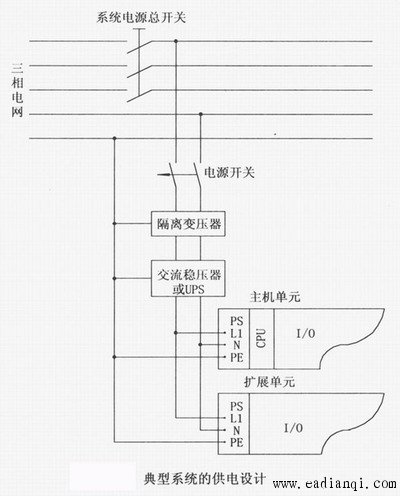

在选择电源模块时，其额定输出功率必须大于CPU模块、所有I／O模块、各种智能模块等总的消耗功率之和，并且要留有30％左右的余量。 自动控制网www.eadianqi.com版权所有 3、一般系统供电电源设计 本文来自www.eadianqi.com 供电设计包括CPU工作电源、各种I／0模块的控制回路工作电源、各种接口模块和通讯智能模块的工作电源。这些工作电源都是由PLC的电源模块供电，所以系统供电电源设计就是针对PLC电源模块而言的。 自动控制网www.eadianqi.com版权所有 在工程实际中，需要注意以下几点： 自动控制网www.eadianqi.com版权所有 （l）电源模块的接线 自动控制网www.eadianqi.com版权所有 一般的PLC电源模块都有三个进线端子，在图中分别用LI、N、PE表示。其中LI和N为交流220V进线端子，PE为系统的地，并与机壳相连。 本文来自www.eadianqi.com （2）系统接地连接 自动控制网www.eadianqi.com版权所有 PLC电源模块的接地端应选择不小于10mm2的铜导体并尽可能短地与交流稳压器、UPS电源、隔离变压器和系统接地相连。 本文来自www.eadianqi.com
|
