系统硬件设计必须根据控制对象而定,应包括控制对象的工艺要求、设备状况、控制功能、I/O点数,并据此构成比较先进的控制系统。

本文来自www.eadianqi.com

1、工艺要求

本文来自www.eadianqi.com

机械手的控制系统为例,讨论工艺要求所包含的内容和对系统设计的要求。所要了解的工艺过程如下图所示。

自动控制网www.eadianqi.com版权所有

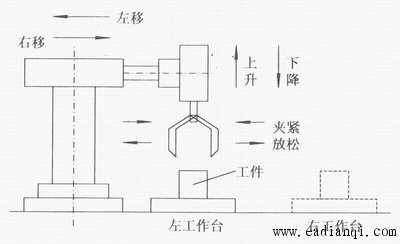

图1 机械手动作示意图

自动控制网www.eadianqi.com版权所有

 2、设备状况        自动控制网www.eadianqi.com版权所有

设备状况应满足整个工艺要求。

自动控制网www.eadianqi.com版权所有

3、控制功能

本文来自www.eadianqi.com

根据工艺要求和设备状况就可提出控制系统应实现的控制功能。只有掌握了要实现的控制功能,才能据此设计系统的类型、规模、机型、模块、软件等内容。

本文来自www.eadianqi.com

4、I/O点数和种类

自动控制网www.eadianqi.com版权所有

在统计系统I/O时,要分清输入和输出、数字量和模拟量、各种电压电流等级、智能模板要求。 本文来自www.eadianqi.com

5、系统的先进性

◆ 初级的单体设备控制系统
◆ 集中控制系统
◆ EIC综合化控制系统 本文来自www.eadianqi.com

EIC综合化系统就是将电气控制(Electric)、仪表控制(Instrumentation)、计算机系统(Computer System)集于一体形成综合化控制系统。这种系统功能强、层次清楚、可靠性高、可扩展性强、应用开发容易。鉴于控制思想的不断更新,在设计可编程序控制器所组成的控制系统时,也要考虑到所组成的控制方案的先进性。 本文来自www.eadianqi.com
