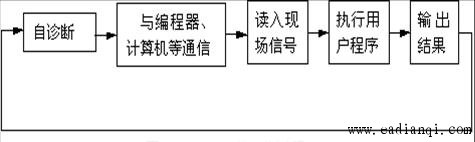

每一次扫描所用的时间称为扫描周期或工作周期。CPU从第一条指令执行开始，按顺序逐条地执行用户程序直到用户程序结束，然后返回第一条指令开始新的一轮扫描。PLC就是这样周而复始地重复上述循环扫描的。 本文来自www.eadianqi.com PLC工作的全过程可用图所示的运行框图来表示。整个过程可分为以下几个部分： 本文来自www.eadianqi.com 第一部分是上电处理。PLC上电后对系统进行一次初始化，包括硬件初始化和软件初始化，停电保持范围设定及其他初始化处理等。 自动控制网www.eadianqi.com版权所有 第二部分是自诊断处理。PLC每扫描一次，执行—次自诊断检查，确定PLC自身的动作是否正常。如CPU、电池电压、程序存储器、I／O和通讯等是否异常或出错，如检查出异常时，CPU面板上的LED及异常继电器会接通，在特殊寄存器中会存入出错代码。当出现致命错误时，CPU被强制为STOP方式，所有的扫描便停止。 本文来自www.eadianqi.com 第三部分是通讯服务。PLC自诊断处理完成以后进入通讯服务过程。首先检查有无通讯任务，如有则调用相应进程，完成与其他设备的通讯处理，并对通讯数据作相应处理；然后进行时钟、特殊寄存器更新处理等工作。 本文来自www.eadianqi.com 第四部分是程序扫描过程。PLC在上电处理、自诊断和通讯服务完成以后，如果工作选择开关在RUN位置，则进人程序扫描工作阶段。先完成输入处理，即把输入端子的状态读入输入映像寄存器中，然后执行用户程序，最后把输出处理结果刷新到输出锁存器中。 自动控制网www.eadianqi.com版权所有
|
