算术运算和逻辑运算指令 加法指令ADD、减法指令SUB 自动控制网www.eadianqi.com版权所有 乘法指令MUL、除法指令DIV 自动控制网www.eadianqi.com版权所有 加1指令INC、减1指令DEC 本文来自www.eadianqi.com 字逻辑运算指令(FNC26~FNC29) 本文来自www.eadianqi.com 1、加法指令ADD、减法指令SUB 自动控制网www.eadianqi.com版权所有 ADD指令是将指定的源元件中的二进制数相加,结果送到指定的目标元件中去。每个数据的最高位作为符号位（0为正，1为负），运算是二进制代数运算。 自动控制网www.eadianqi.com版权所有 减法指令SUB与ADD指令类似。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有

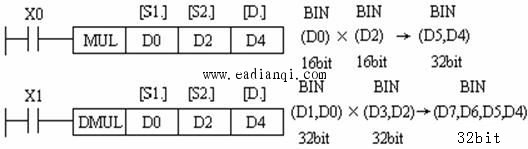

自动控制网www.eadianqi.com版权所有 2、乘法指令MUL、除法指令DIV 自动控制网www.eadianqi.com版权所有 MUL指令是将两个源元件中的数据的乘积送到指定目标元件。如果为16位数乘法，则乘积为32位， 果为32位数乘法，则乘积为64位，如图5.25所示。数据的最高位是符号位。 本文来自www.eadianqi.com
3、加1指令INC、减1指令DEC 本文来自www.eadianqi.com INC、DEC指令操作数只有一个，且不影响零标志、借位标志和进位标志。 自动控制网www.eadianqi.com版权所有 在16位运算中，32767再加1就变成了-32768。32位运算时，2147483647再加1就变成-2147483648。DEC指令与INC指令处理方法类似。 本文来自www.eadianqi.com

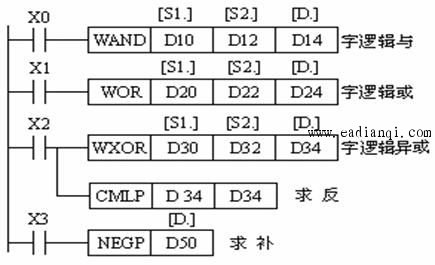

4、字逻辑运算指令(FNC26~FNC29 本文来自www.eadianqi.com 字逻辑运算指令包括WAND(字逻辑与)、WOR（字逻辑或）、WXOR（字逻辑异或）和NEG（求补）指令。使用方法如图所示。 自动控制网www.eadianqi.com版权所有

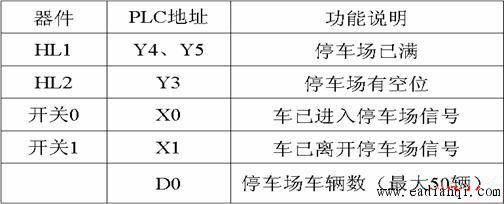

案例一： 假设有一汽车停车场，最大容量只能停车50辆，为了表示停车场是否有空位，试用PLC来实现控制。 自动控制网www.eadianqi.com版权所有 一、硬件的实现 本文来自www.eadianqi.com 1、I/O分配表 本文来自www.eadianqi.com
本文来自www.eadianqi.com 2、外部连线 自动控制网www.eadianqi.com版权所有

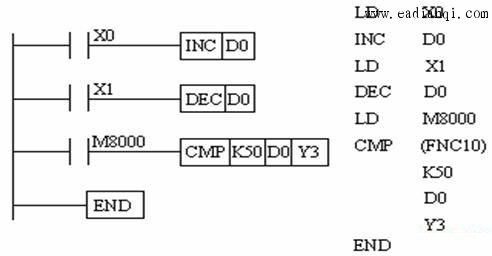

根据上述模块的学习，再依据图中的标示，同学们可以自己画出输入及输出端口的分配，在这不加深述。 本文来自www.eadianqi.com 二、软件的编程 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有

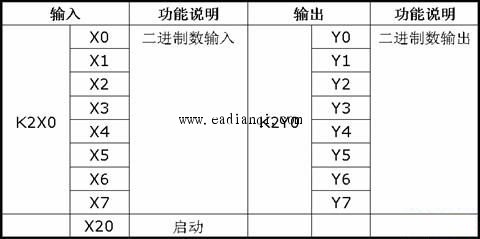

自动控制网www.eadianqi.com版权所有 案例二： 某控制程序中要进行以下算式的运算：38X/255+2 式中“ X ”代表输入端口 K2X0 送入的二进制数，运算结果需送输出口 K2Y0 ； X020 为起停开关。 本文来自www.eadianqi.com 一、硬件的实现 自动控制网www.eadianqi.com版权所有 1、I/O的分配 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
2、硬件连线 自动控制网www.eadianqi.com版权所有 根据上述模块的学习，再依据图中的标示，同学们可以自己画出输入及输出端口的分配，在这不加深述。 自动控制网www.eadianqi.com版权所有

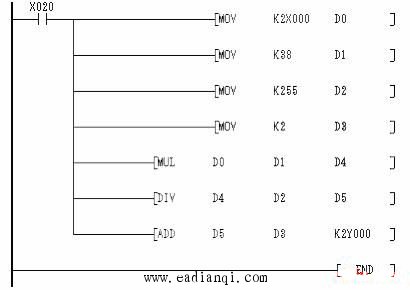

二、软件的实现 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
|
