通常一个电路的启动和停止控制是由两只控制按钮分别完成的，当一台PLC控制多个这种具有启停操作的电路时，将占用很多输入点，这时就会面临输入点不足的问题，因此用单按钮实现启停控制的意义日益重要。 本文来自www.eadianqi.com

　　图1和图2分别是用计数器和不用计数器实现的单按钮启停控制程序。

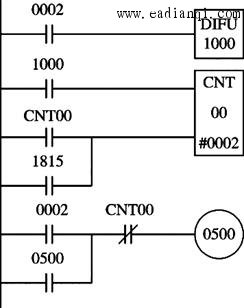

　　图1所示是用计数器实现的单按钮启停控制，当按一下0002所对应的输入按钮时，由微分指令使1000得电一个扫描周期，使输出0500得电并自锁，同时计数器CNT00计数一次，当第二次按下0002所对应的输入按钮时，1000又得电一个扫描周期，计数器CNT00又计数一次，由于计数器CNT00的计数值达到设定值，计数器CNT00动作，其动合触点使CNT00复位，为下次计数做好准备，其动断触点断开输出0500回路，实现了用一只按钮启停的单数次计数启动、双数次计数停止的控制。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

图1　用计数器实现的单按钮启停控制

图2　不用计数器实现的单按钮启停控制 自动控制网www.eadianqi.com版权所有

　　图2所示是不用计数器就能实现的单按钮启停控制，当按一下0002所对应的输入按钮时，前沿微分指令使1000得电一个扫描周期，在当前扫描周期内，当扫描到第二个梯级的0500的动合触点时，它为OFF状态，因此1001为OFF状态。当扫描到第三个梯级时，0500为ON状态。在程序执行到下一个扫描周期使，尽管第二个梯级的0500的动合触点为ON，但此时1000的动合触点已为OFF状态（它只得电一个扫描周期），所以1001仍为OFF状态，0500继续保持为ON。当第二次按下0002所对应的输入按钮时，1000又得电一个扫描周期，这时1001才变为ON，其动断触点断开输出0500回路，实现了用单按钮的启停控制。 自动控制网www.eadianqi.com版权所有
