MLPX和DMPX指令在梯形图中的符号如图1所示。 本文来自www.eadianqi.com

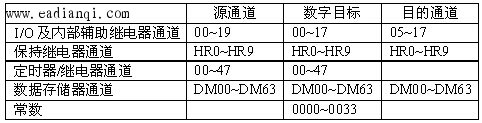

图1 MLPX和DMPX指令在梯形图中的符号 本文来自www.eadianqi.com MLPX指令的功能是将源通道S中的4位十六进制数的一位或几位进行译码，其结果送到目的通道D的对应位上去。MLPX指令可使用的通道和常数如表1所示。 本文来自www.eadianqi.com 表1 MLPX指令可使用的通道和常数 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
在MLPX指令中的数字目标使用一个4位数，只有低2位有效。最低位表示从源通道S的第几位数字位开始译码：0、1、2、3表示从第0、1、2、3位开始译码。次低位表示需要译码的位数：0、1、2、3分别表示要译1、2、3、4位。如数字目标为0023，则表示从源通道S的第3位开始译码，共译3位，它们分别是第3位、第0位、第1位。如果要求译码的位数多于1位，则存放译码结果的目的通道D也应多于1个，在程序中的目的通道D仅为存放第一个译码结果的通道号，其它位的译码结果依次存放到通道D＋1，D＋2，…中。在MLPX指令中，由数字目标指定的源通道和目的通道的对应关系见图2。 本文来自www.eadianqi.com

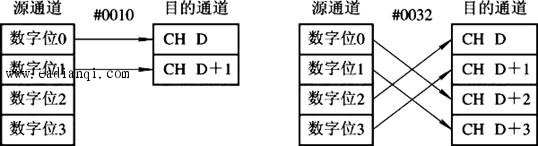

图2 MLPX指令中源通道和目的通道的对应关系 本文来自www.eadianqi.com 图3中，如果10通道中的内容为18A5，其执行过程如图4所示。 自动控制网www.eadianqi.com版权所有

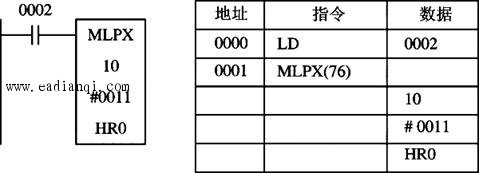

图3 MLPX指令 本文来自www.eadianqi.com
图4 MLPX指令的执行过程 自动控制网www.eadianqi.com版权所有 DMPX指令的功能是把源通道S中内容为ON的最高一位是第几位，编为4位二进制数传送到目的通道D中由数字目标指定的位置中去。DMPX指令可使用的通道及常数同MLPX指令。 本文来自www.eadianqi.com DMPX指令中的数字目标为一个4位数，低2位有效。最低位表示从目的通道D中的哪一位开始存放编码结果：0、1、2、 3分别表示从通道D中的第0、1、2、3位开始存放编码结果。次低位表示要被编码的源通道个数：0、1、2、3分别表示有1、 2、3、4个源通道要被编码。当多于1个源通道要被编码时，程序中的源通道号S表示相邻几个通道的第一个源通道。由数字目标指定的源通道和目的通道的对应关系见图5。 自动控制网www.eadianqi.com版权所有

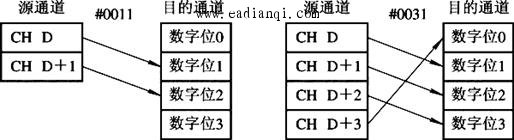

图5 DMPX指令中源通道和目的通道的对应关系 本文来自www.eadianqi.com 图6中，如执行DMPX指令前10通道和11通道的内容分别为018A和196F，编码指令的工作情况见图7，目的通道中未被编码的位保持其原状态不变。 自动控制网www.eadianqi.com版权所有

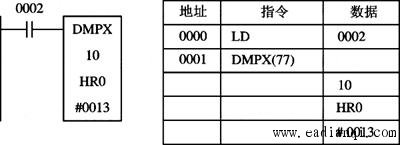

图6 DMPX指令 本文来自www.eadianqi.com
本文来自www.eadianqi.com

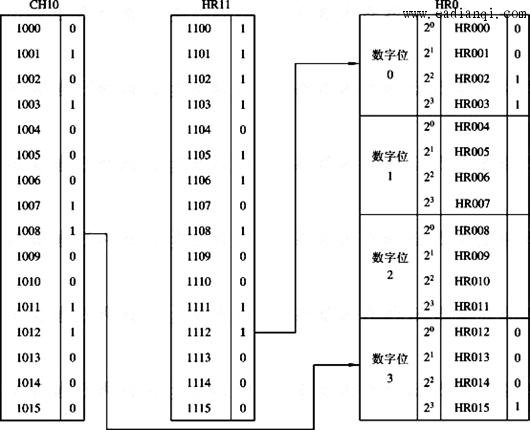

图7 DMPX指令的执行过程 自动控制网www.eadianqi.com版权所有 |
