SFT指令在梯形图中的符号如图1所示。 本文来自www.eadianqi.com IN端为数据输入端，CP端为脉冲输入端，R端为复位输入端。 自动控制网www.eadianqi.com版权所有
SFT指令的功能相当于一个串行输入移位寄存器，其功能是将从首通道到末通道的n个通道的n×16 位数据按位移位。 本文来自www.eadianqi.com
图1 SFT指令在梯形图中的符号 自动控制网www.eadianqi.com版权所有

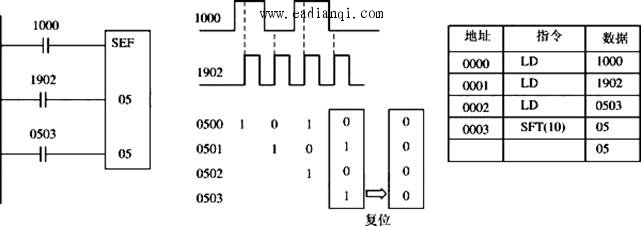

SFT指令可使用的通道可以是输出继电器、内部辅助继电器和保持继电器通道。首通道和末通道可以是同一个通道，也可以不是同一通道（此时要求首通道号小于末通道号，且要保证首通道和末通道是同一类通道）。 自动控制网www.eadianqi.com版权所有 用SFT指令编程时必须按数据输入、移位脉冲输入、复位输入、SFT、首通道号、末通道号的顺序进行编程。数据移位是由脉冲输入CP端控制，CP端每由OFF→ON一次（即在移位脉冲输入的上升沿），从首通道至末通道的所有“位”均将自己的数据（0或1）传给下一“位”，首通道的第一位（即首通道的第00位）的状态取决于移位脉冲的上升沿所对应的数据输入IN端的状态，即在移位脉冲输入的上升沿所对应的时刻，如果IN端为ON，则首通道的第00位也为ON，否则为OFF。当复位输入R端变为ON时，所有被移位通道中的数据同时被置“0”。如果移位通道是保持继电器通道，则电源掉电时通道中的内容保持不变。 本文来自www.eadianqi.com 图2中，在复位输入0503为OFF时，0500（即首通道的第一位）的状态取决于数据输入IN（即1000），其它各位在每个时钟脉冲CP的上升沿依次移位。在复位输入0503为ON时，所有位均被置“0”。 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com 图2 SFT指令 本文来自www.eadianqi.com |
