可编程控制器的基本组成

时间:2015-08-24 20:34来源:未知 编辑:自动控制网
可编程控制器主要由CPU、存储器、基本I/O接口电路、外设接口、编程装置、电源等组成。 可编程控制器的结构多种多样,但其组成的一般原理基本相同,都是以微处理器为核心的结构,如图1所示。编程装置将用户程序送入可编程控制器,在可编程控制器运行状态下,

可编程控制器主要由CPU、存储器、基本I/O接口电路、外设接口、编程装置、电源等组成。

可编程控制器的结构多种多样,但其组成的一般原理基本相同,都是以微处理器为核心的结构,如图1所示。编程装置将用户程序送入可编程控制器,在可编程控制器运行状态下,输入单元接收到外部元件发出的输入信号,可编程控制器执行程序,并根据程序运行后的结果,由输出单元驱动外部设备。

编程装置
CPU
单元
输出设备
电源
输入信号

  文本框: 输入单元文本框: 输出单元


本文来自www.eadianqi.com

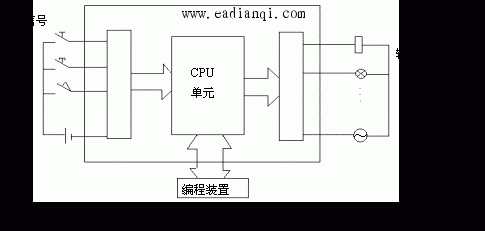

 图1  可编程控制器系统结构

1. CPU单元

CPU是可编程控制器的控制中枢,相当于人的大脑。CPU一般由控制电路、运算器和寄存器组成。这些电路通常都被封装在一个集成的芯片上。CPU通过地址总线、数据总线、控制总线与存储单元、输入输出接口电路连接。CPU的功能有:它在系统监控程序的控制下工作,通过扫描方式,将外部输入信号的状态写入输入映象寄存区域,PLC进入运行状态后,从存储器逐条读取用户指令,按指令规定的任务进行数据的传送、逻辑运算、算术运算等,然后将结果送到输出映像寄存区域。
CPU常用的微处理器有通用型微处理器、单片机和位片式计算机等。通用型微处理器常见的如Intel公司的8086、80186、到Pentium系列芯片,单片机型的微处理器如Intel公司的MCS-96系列单片机,位片式微处理器如AMD 2900系列的微处理器。小型PLC 的CPU多采用单片机或专用CPU,中型PLC的CPU大多采用16位微处理器或单片机,大型PLC的CPU多用高速位片式处理器,具有高速处理能力。 自动控制网www.eadianqi.com版权所有

2. 存储器

可编程控制器的存储器由只读存储器ROM、随机存储器RAM和可电擦写的存储器EEPROM三大部分构成,主要用于存放系统程序、用户程序及工作数据。
只读存储器ROM用以存放系统程序,可编程控制器在生产过程中将系统程序固化在ROM中,用户是不可改变的。用户程序和中间运算数据存放的随机存储器RAM中,RAM存储器是一种高密度、低功耗、价格便宜的半导体存储器,可用锂电池做备用电源。它存储的内容是易失的,掉电后内容丢失;当系统掉电时,用户程序可以保存在只读存储器EEPROM或由高能电池支持的RAM中。EEPROM兼有ROM的非易失性和RAM的随机存取优点,用来存放需要长期保存的重要数据。

3. I/O单元及I/O扩展接口

(1)I/O单元
PLC内部输入电路作用是将PLC外部电路(如行程开关、按钮、传感器等)提供的符合PLC输入电路要求的电压信号,通过光电耦合电路送至PLC内部电路。输入电路通常以光电隔离和阻容滤波的方式提高抗干扰能力,输入响应时间一般在0.1~15ms之间。根据输入信号形式的不同,可分为模拟量I/O单元、数字量I/O单元两大类。根据输入单元形式的不同,可分为基本I/O单元、扩展I/O单元两大类。
自动控制网www.eadianqi.com版权所有

(2)I/O扩展接口
可编程控制器利用I/O扩展接口使I/O扩展单元与PLC的基本单元实现连接,当基本I/O单元的输入或输出点数不够使用时,可以用I/O扩展单元来扩充开关量I/O点数和增加模拟量的I/O端子。

4. 外设接口

外设接口电路用于连接手持编程器或其他图形编程器、文本显示器,并能通过外设接口组成PLC的控制网络。PLC通过PC/PPI电缆或使用MPI卡通过RS-485接口与计算机连接,可以实现编程、监控、连网等功能。

5. 电源

电源单元的作用是把外部电源(220V的交流电源)转换成内部工作电压。外部连接的电源,通过PLC内部配有的一个专用开关式稳压电源,将交流/直流供电电源转化为PLC内部电路需要的工作电源(直流5伏、正负12伏、24伏),并为外部输入元件(如接近开关)提供24V直流电源(仅供输入端点使用),而驱动PLC负载的电源由用户提供。
