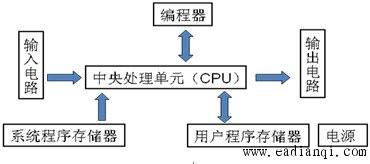

（1）CPU
     接受用户程序，存入用户程序存储器。
     扫描各输入点状态，存入数据存储器。
     执行用户程序，向被控对象输出控制信号。
     通过故障自诊程序，诊断PLC各种运行错误。
     （2）存储器：存放程序和数据
     系统程序存储器：厂家提供，固化在ROM上，包括监控程序、解释程序、自诊断程序和标准子程序库等。
     用户程序存储器：用户程序由编程器输入，经CPU存放于用户程序存储区.
     变量存储器：存储程序运行时逻辑变量的现行值.
     （3）输入输出接口
     微机的I/O接口工作于弱电。 自动控制网www.eadianqi.com版权所有
     PLC的I/O接口按强电设计，输入接口可接受强电信号，输出接口可直接与强电设备相连。

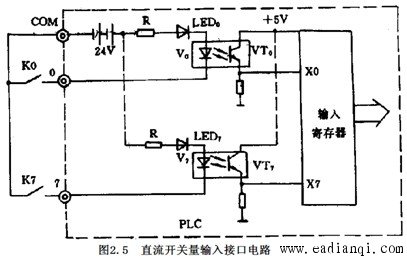

     输入接口：采集各开关接点的状态信号，转化成标准的逻辑电平，送给CPU处理。

     光电耦合器件的作用：现场与PLC主机的电器隔离，提高抗干扰性；避免外电路出故障时，外部强电侵入主机而损坏主机；电平转换，将不同的电平转化成标准的逻辑电平。
     输出接口
     晶体管输出方式：用于直流负载； 晶闸管输出方式：交流负载 ； 继电器输出方式：直交都可。
     （4）编程器
     便携式：联机编程 CRT智能式：联机编程，脱机编程
     （5）外部设备
     （6）电源
     2. PLC的工作原理
     扫描方式工作，分三个阶段：

本文来自www.eadianqi.com

     1输入采样
     2用户程序执行 由上而下的顺序依次扫描梯形图
     3输出刷新
     PLC的扫描周期为几十毫秒。
