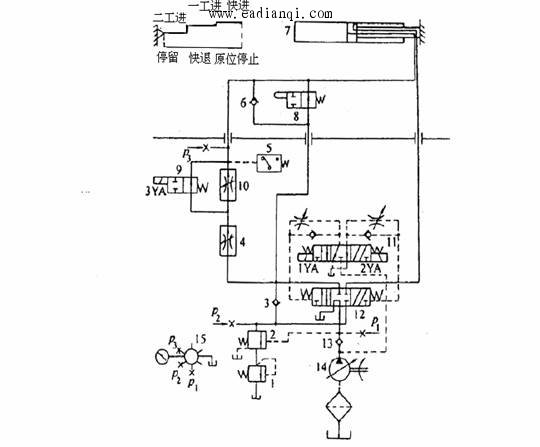

组合机床液压系统主要由通用滑台和辅助部分（如定位、夹紧）组成。动力滑台本身不带传动装置，可根据加工需要安装不同用途的主轴箱，以完成钻、扩、铰、镗、刮端面、铣削及攻丝等工序。 （1）YT4543型动力滑台液压系统的工作原理 动力滑台是组合机床上实现进给运动的通用部件，配上动力头和主轴箱后可以对工件完成钻、扩、铰、镗、铣、攻丝等孔和端面的加工工序。 YT4543型液压动力滑台由液压缸驱动，它在电气和机械装置的配合下实现各种自动工作循环。进给速度范围为0.006～0.66m/min，最大快进速度为7.3m/min，最大进给推力为45KN，液压系统最高工作压力为6.3MPa。 滑台的液压系统图和系统的动作循环表分别如图1和表1所示。由图可见，该系统能够实现“快进→一工进→二工进→停留→快退→停止”的半自动工作循环。这个系统采用限压式变量泵供油，用电液换向阀换向，用行程阀实现快进和工进变换，用电磁阀实现两种工作速度的转换。 表1YT4543型动力滑台液压系统的动作循环表
本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 3)在液压缸中不致出现过大的压力。 4)因起动时是进口调速，前冲量都较小。 2.限压式变量泵加上差动连接式快速回路，可获得较大的快进速度，能量利用比较合理。既减少了能量损耗，又使控制油路保持一定的压力，以保证下一工作循环的顺利起动。 3.采用行程阀和顺序阀实现快进转工进的换接，不仅简化油路和电路，而且使动作可靠，转换的位置精度也较高。采用死档块作限位装置，定位准确，重复精度高。 4.采用两边节流阀可以根据换向时间要求调节电液换向阀，可使换向平稳，冲击和噪声小。同时，滑台快退时，系统没有背压，也减少了压力损失。 5.为避免使用软管连接时产生“前冲”及“后坐”现象。进出液压缸的油液都从固定不动的活塞杆内通过。 本文来自www.eadianqi.com
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
