溢流阀的基本结构及工作原理

时间:2015-09-20 16:51来源:www.eadianqi.com 编辑:自动控制网
（一）溢流阀的作用和性能要求 1.作用 （1）维持系统压力恒定 （2）过载保护（安全阀） 2.性能要求 （1）定压精度高 （2）灵敏度高 （3）工作平稳，无振动和噪声 （4）阀关闭时，密封性好，泄漏要小 （二）溢流阀的结构和工作原理 1.直动式溢流阀 力士乐公司
   （一）溢流阀的作用和性能要求
   1.作用
   （1）维持系统压力恒定
   （2）过载保护（安全阀）
   2.性能要求
   （1）定压精度高
   （2）灵敏度高
   （3）工作平稳，无振动和噪声
   （4）阀关闭时，密封性好，泄漏要小
   （二）溢流阀的结构和工作原理

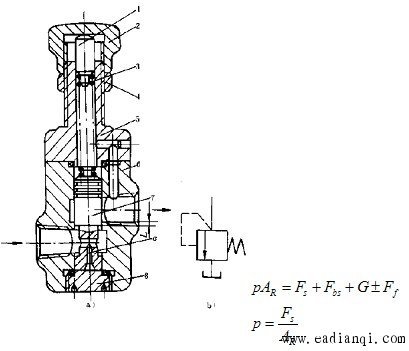

   1.直动式溢流阀

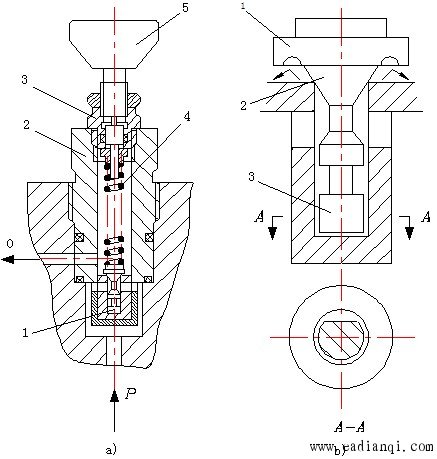

   力士乐公司高压直动式溢流阀
   直动型溢流阀通常用于小流量液压系统，溢流稳压效果较好。当溢流量变化较大时，由于阀芯移动量变化大，使调压弹簧压缩量变化大，从而造成Fs变化较大，故压力波动较大，影响系统的工作性能。直动型溢流阀在系统中一般作安全阀使用。

自动控制网www.eadianqi.com版权所有

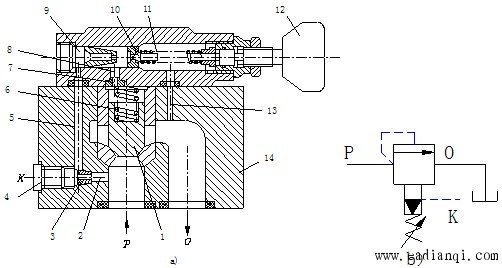

   2先导式溢流阀
   用多媒体讲解先导式溢流阀的工作原理，强调其调压特点及职能符号。
   先导式溢流阀的工作原理
   p′由先导阀调定，保持基本不变

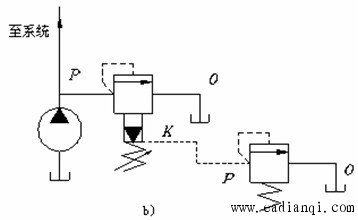

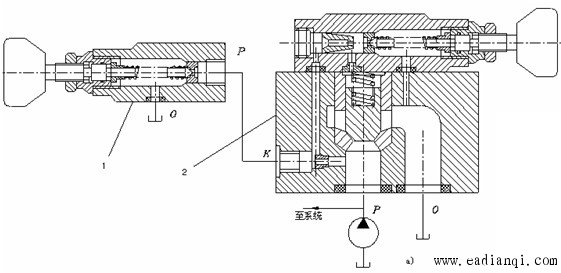

   遥控口的应用
   （三） 溢流阀的性能 自动控制网www.eadianqi.com版权所有
   1.静态性能
   （1）压力调节范围稳定性和压力偏移

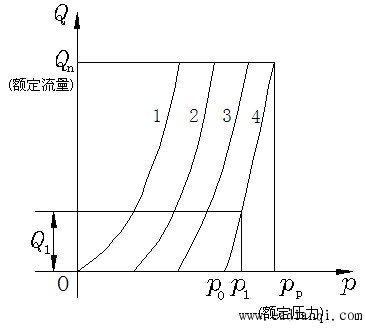

   （2）启闭特性
   （3）卸荷压力
   曲线离原点越远，溢流阀所控制的压力值p越大，一定的溢流量变化对应的压力变化量越小，流量压力特性越好。一般情况下，溢流阀调定压力在额定压力附近其性能最好。

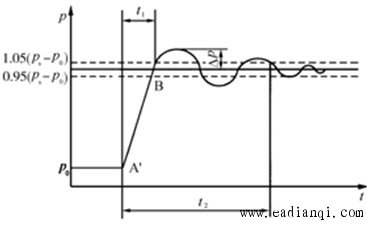

   2.动态性能
   压力超调量Δp Δp /pn<10%-30% 本文来自www.eadianqi.com
   响应时间t1
   过渡过程时间t2
