自动控制系统的方块图
时间:2015-08-25 18:50来源:www.eadianqi.com 编辑:自动控制网

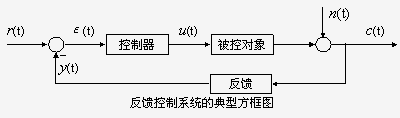

反馈控制系统的典型方框图 ：(系统)输入信号，控制指令，参考输入； ：(系统)输出信号，被控量； ：偏差信号， ； ：控制信号，被控对象的输入； ：反馈信号； ：扰动信号，干扰信号； 求和器，比较器，相加点；有多个输入信号，只有一个输出信号；输出信号是
|
反馈控制系统的典型方框图
 本文来自www.eadianqi.com
|
 ：(系统)输入信号，控制指令，参考输入； 本文来自www.eadianqi.com
|
 ：(系统)输出信号，被控量； 自动控制网www.eadianqi.com版权所有
|
|
 ：偏差信号， ； 本文来自www.eadianqi.com
|
 ：控制信号，被控对象的输入； 本文来自www.eadianqi.com
|
|
 ：反馈信号； 自动控制网www.eadianqi.com版权所有
|
 ：扰动信号，干扰信号； 本文来自www.eadianqi.com
|
|
求和器，比较器，相加点；有多个输入信号，只有一个输出信号；输出信号是所有输入信号的代数和。
分支点，信号引出点；即一个信号引用到多处。
信号流向，只能是单向的。
方框，表示一个元件部件对象过程系统环节等等；只能有一个输入和一个输出。 本文来自www.eadianqi.com
|
 |
|
