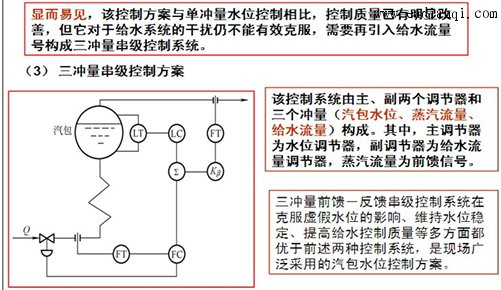

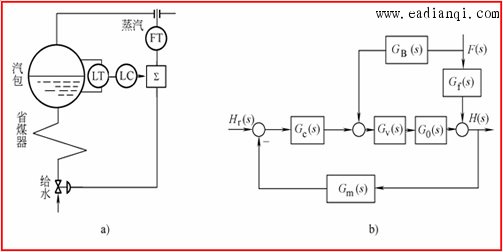

1.汽包水位控制的重要性 将锅炉的汽包水位控制在一个允许范围内，是锅炉运行的主要指标，也是锅炉能提供符合质量要求的蒸汽负荷的必要条件。 2.汽包水位的控制方案 一种可行的控制方案是以汽包水位为主被控参数、给水流量为副被控参数、蒸汽流量为前馈信号的三冲量前馈－反馈串级控制系统。 采用这种控制方案的理由分析如下： （1）单冲量水位控制方案 以汽包水位为被控参数、给水流量为控制参数构成的单回路控制系统称为单冲量控制系统。这种系统结构简单、设计方便，缺点是克服给水自发性干扰和负荷干扰的能力差（虚假水位问题。。。）。 （2）双冲量水位控制方案 如果根据蒸汽流量的变化来校正虚假水位的误动作，就能使调节阀动作准确及时，减少水位的波动，改善控制质量。也就是说，若将蒸汽流量作为前馈信号，就构成了双冲量控制系统。  图1 双冲量控制系统流程图及方框图  本文来自www.eadianqi.com 图2 汽包水位三冲量串级控制系统流程 |
