集散控制系统的软件及组态

时间:2015-03-25 10:51来源:www.eadianqi.com 编辑:自动控制网
1、集散控制系统的软件配置 基于主计算机的软件配置。。。 基于控制设备的软件配置。。。 2.控制算法的组态 (1)组态字的构成。。。 (2)组态步骤 : 1)画出控制系统框图; 2)画出组态字功能图。 3)确定各槽路的有关特征,填写组态数据表 ; 3.组态举
  1、集散控制系统的软件配置
  基于主计算机的软件配置。。。
  基于控制设备的软件配置。。。
  2.控制算法的组态

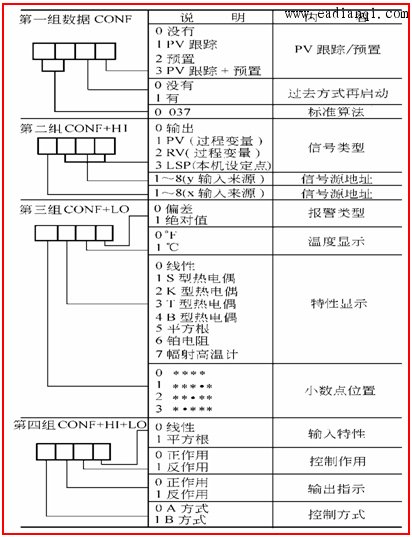

  (1)组态字的构成。。。

  (2)组态步骤 :
  1)画出控制系统框图;
  2)画出组态字功能图。
  3)确定各槽路的有关特征,填写组态数据表 ;
  3.组态举例
  某加热炉燃料流量与出料温度组成的串级调节系统流程图(如下):

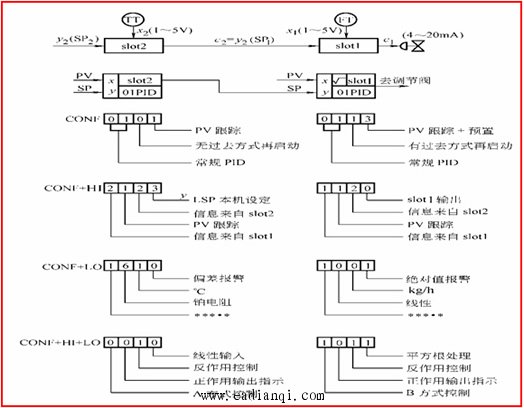

  组态字功能图

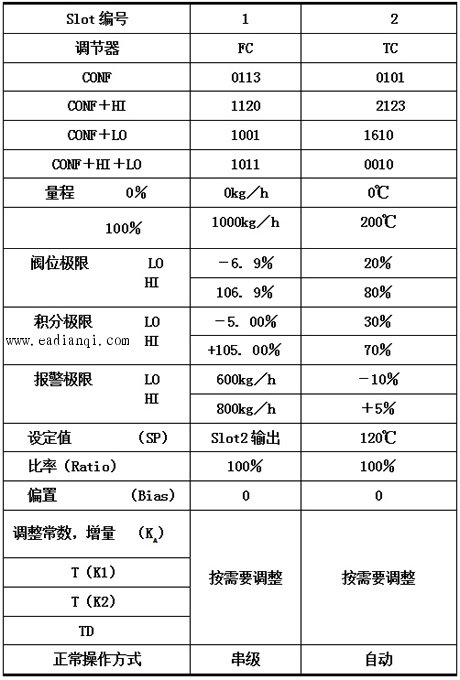

  组态数据表
