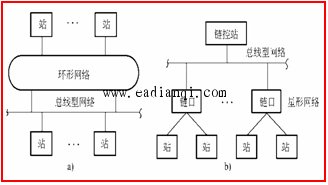

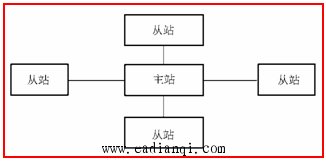

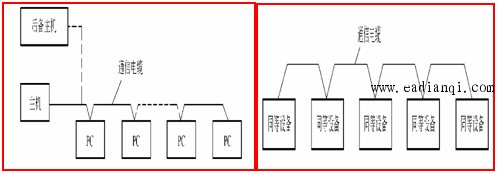

一、通信网络的形式 集散控制系统的通信网络一般采用两种基本形式，即主－从形式和同等－同等形式。  二、通信网络的组成 集散控制系统的通信网络主要由两部分组成，即传输电缆（或其他媒介）和接口设备。 传输电缆有同轴电缆、双股电缆、屏蔽双绞线、光缆等； 接口设备通常称为键路接口单元，或称调制－解调器、网络适配器等。 三、通信网络的拓扑结构 1.星形结构：  2.总线结构：  3.环形网络结构：  4.复合形网络结构：  本文来自www.eadianqi.com 四、通信协议 通信双方对信道使用权的规定方式称为通信协议。在集散控制系统中，较常用的有冲突检测式载波侦听多路访问通信协议（Carrier Sensing Multi Access／Collision Detect，CSMA／CD）和令牌传递通信协议两种。 五、数据分类与分类通信 1.数据分类： 在集散控制系统中，根据系统对数据响应速度的不同要求，对数据进行了分类。对于要求实时传送而且变化很快（约为毫秒级）的数据定为第一级，将操作员需要的数据定为第二级 ，第三级数据主要包括组态数据、算法等。 2.分类通信 根据数据的不同类型采用不同的通信方式 。 |
