方框图及动态系统的构成

时间:2014-11-14 13:45来源:www.eadianqi.com 编辑:自动控制网
1、 方框图 系统方框图是系统数学模型的图解形式。可以形象直观地描述系统中各元件间的相互关系及其功能以及信号在系统中的传递、变换过程。 注意:即使描述系统的数学关系式相同,其方框图也不一定相同。 1)方框图的结构要素 ※ 信号线 带有箭头的直线,箭

1、方框图

系统方框图是系统数学模型的图解形式。可以形象直观地描述系统中各元件间的相互关系及其功能以及信号在系统中的传递、变换过程。 自动控制网www.eadianqi.com版权所有

注意:即使描述系统的数学关系式相同,其方框图也不一定相同。 自动控制网www.eadianqi.com版权所有

1)方框图的结构要素 本文来自www.eadianqi.com

※ 信号线

自动控制网www.eadianqi.com版权所有

带有箭头的直线,箭头表示信号的传递方向,直线旁标记信号的时间函数或象函数。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

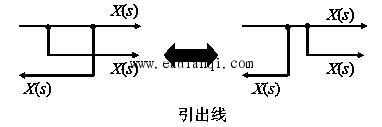

※ 信号引出点(线)

本文来自www.eadianqi.com

表示信号引出或测量的位置和传递方向。同一信号线上引出的信号,其性质、大小完全一样。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

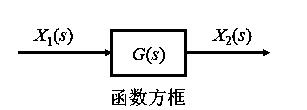

※ 函数方框(环节) 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

方框代表一个环节,箭头代表输入输出。

本文来自www.eadianqi.com

函数方框具有运算功能,即:

本文来自www.eadianqi.com

X2(s)=G(s)X1(s) 本文来自www.eadianqi.com

※ 求和点(比较点、综合点) 本文来自www.eadianqi.com

信号之间代数加减运算的图解。用符号及相应的信号箭头表示,每个箭头前方的“+”或“-”表示加上此信号或减去此信号。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

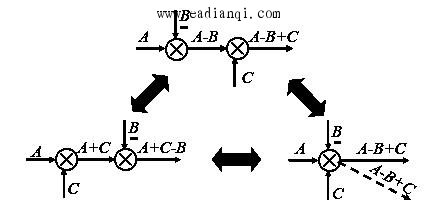

相邻求和点可以互换、合并、分解,即满足代数运算的交换律、结合律和分配律。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

注意:求和点可以有多个输入,但输出是唯一的。 本文来自www.eadianqi.com

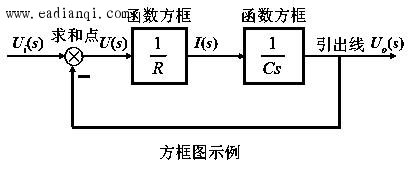

任何系统都可以由信号线、函数方框、信号引出点及求和点组成的方框图来表示。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

2)用方框图表示系统的优点: 本文来自www.eadianqi.com

※ 只要依据信号的流向,将各环节的方框连接起来,就很容易地组成整个系统的方框图。简便,直观 本文来自www.eadianqi.com

※ 通过系统框图,可揭示和评价每一个环节对系统的影响。 本文来自www.eadianqi.com

2、动态系统的构成

自动控制网www.eadianqi.com版权所有

系统中各环节之间的联接主要有以下三种:

本文来自www.eadianqi.com

1)串联联接 本文来自www.eadianqi.com

各环节的传递函数一个个顺序联接起来称为串联。 本文来自www.eadianqi.com

特点:前一环节的输出量就是后一环节的输入量。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

本文来自www.eadianqi.com

本文来自www.eadianqi.com

结论:串联环节的等效传递函数等于所有传递函数的乘积。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

式中,n为相串联的环节数。

本文来自www.eadianqi.com

负载效应:若一元件的输出受到其后一元件存在的影响时,这种影响称为负载效应。 自动控制网www.eadianqi.com版权所有

2)并联联接 自动控制网www.eadianqi.com版权所有

凡是几个环节的输入相同,输出相加减的联接方式,就称为并联联接。

本文来自www.eadianqi.com

其特点是各环节的输入信号是相同的,均为R(s),输出C(s)为各环节的输出之和。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

结论:并联环节的等效传递函数等于所有并联环节传递函数的代数和。即: 自动控制网www.eadianqi.com版权所有

 ,式中,n为相并联的环节数,当然还有“-”的情况。 本文来自www.eadianqi.com

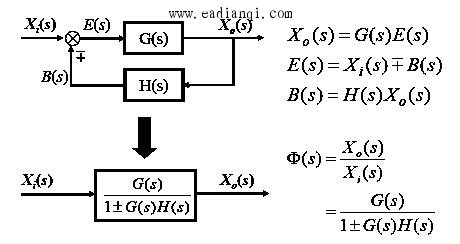

3)反馈联接

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

其中,E(s)—误差信号     B(s)—反馈信号

自动控制网www.eadianqi.com版权所有

称为闭环传递函数,相应的,将反馈信号与误差信号之比称为开环传递函数。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

4)干扰作用下的闭环系统

本文来自www.eadianqi.com

本文来自www.eadianqi.com

图示为干扰作用下的闭环系统。当输入量和干扰量同时作用于线性系统时,可对每个量分别进行处理。然后将输出量叠加得到总输出量。

自动控制网www.eadianqi.com版权所有

干扰作用下:

本文来自www.eadianqi.com

输入作用下: 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

几个基本概念: 本文来自www.eadianqi.com

(1)   前向通路传递函数 假设N(s)=0

本文来自www.eadianqi.com

打开反馈后,输出C(s)与R(s)之比。在图中等价于C(s)与误差E(s)之比。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

(2)   反馈回路传递函数 Feedforward Transfer Function假设N(s)=0

本文来自www.eadianqi.com

主反馈信号B(s)与输出信号C(s)之比。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

(3)   开环传递函数 Open-loop Transfer Function 假设N(s)=0 自动控制网www.eadianqi.com版权所有

主反馈信号B(s)与误差信号E(s)之比。

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

(4)   闭环传递函数 Closed-loop Transfer Function 假设N(s)=0

自动控制网www.eadianqi.com版权所有

输出信号C(s)与输入信号R(s)之比。

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

推导:因为

本文来自www.eadianqi.com

右边移过来整理得

本文来自www.eadianqi.com

** 本文来自www.eadianqi.com

(5)   误差传递函数 假设N(s)=0 本文来自www.eadianqi.com

误差信号E(s)与输入信号R(s)之比。

本文来自www.eadianqi.com

代入上式,消去G(s)即得:

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

(6)   输出对扰动的传递函数 假设R(s)=0 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

输出对扰动的结构图 自动控制网www.eadianqi.com版权所有

由上图可得: 自动控制网www.eadianqi.com版权所有

(7)   误差对扰动的传递函数 假设R(s)=0

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

误差对扰动的结构图

自动控制网www.eadianqi.com版权所有

由上图可得: 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

线性系统满足叠加原理,当控制输入R(s)与扰动N(s)同时作用于系统时,系统的输出及误差可表示为: 本文来自www.eadianqi.com

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

注意:由于N(s)极性的随机性,因而在求E(s)时,不能认为利用N(s)产生的误差可抵消R(s)产生的误差。 本文来自www.eadianqi.com

3、方框图的简化法则 自动控制网www.eadianqi.com版权所有

为了研究方便,常对方框图作一些变换,使方框图简化。在简化过程中,应遵守两条基本原则:

自动控制网www.eadianqi.com版权所有

※ 前向通道的传递函数保持不变 本文来自www.eadianqi.com

※ 各反馈回路的传递函数保持不变 本文来自www.eadianqi.com

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

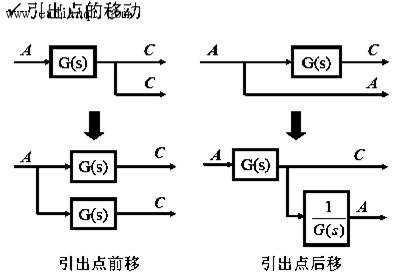

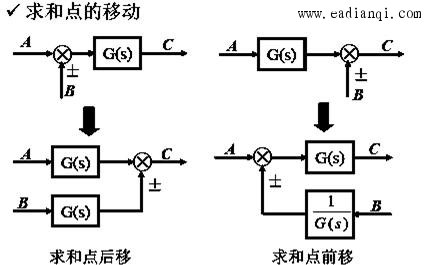

由方框图求系统传递函数的基本思路是:利用等效变换法则,移动求和点和引出点,消去交叉回路,变换成可以运算的简单回路。

自动控制网www.eadianqi.com版权所有

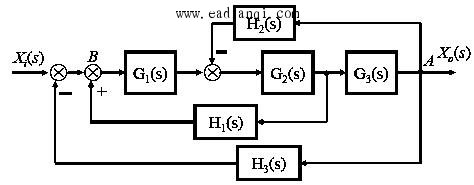

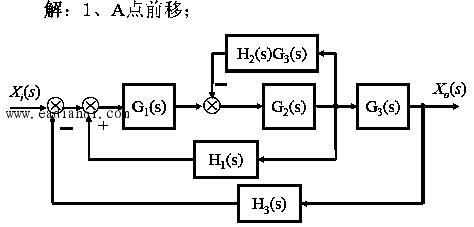

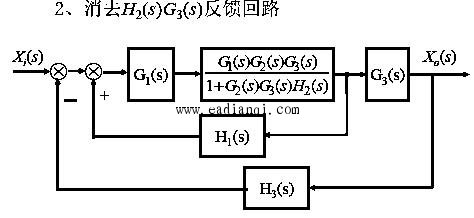

例:求下列所示系统的传递函数 本文来自www.eadianqi.com

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

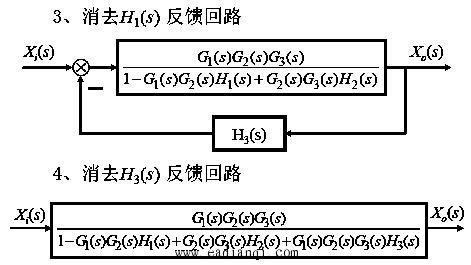

则系统的传递函数为: 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有
