电炉温度控制系统

时间:2014-11-11 12:44来源:未知 编辑:admin
电阻丝通过晶闸管主电路加热,炉温期望值预先设定,炉温实际值由热电偶检测,并转换成电压,经放大、滤波后,由A/D转换后送入计算机,并与所设置的期望温度进行比较,产生偏差信号,计算机根据控制算法计算相应控制量,再经D/A转换成电流,通过触发器控制晶闸
    电阻丝通过晶闸管主电路加热,炉温期望值预先设定,炉温实际值由热电偶检测,并转换成电压,经放大、滤波后,由A/D转换后送入计算机,并与所设置的期望温度进行比较,产生偏差信号,计算机根据控制算法计算相应控制量,再经D/A转换成电流,通过触发器控制晶闸管导通角,从而改变电阻丝中电流大小,达到控制炉温的目的。

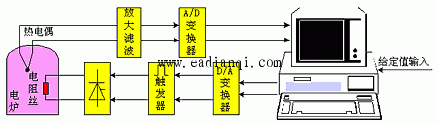

下图为电炉温度控制系统的方框图
