磁栅测量装置是由磁性标尺、读取磁头和检测线路组成。

利用录磁的原理将一定周期变化的方法，正弦波或脉冲电信号，用录磁磁头记录在磁性标尺的磁膜上，作为测量的基准。检测时，用拾磁磁头将磁性标尺上的磁信号转换成电信号，经过检测电路处理后，用以计量磁头相对磁尺之间的位移量。 自动控制网www.eadianqi.com版权所有

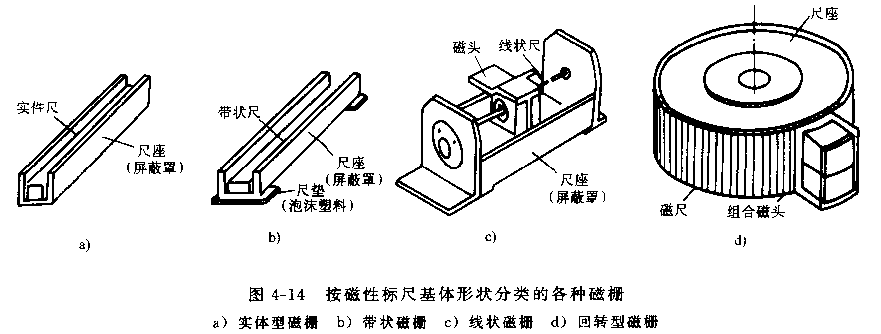

磁性标尺是在非导磁材料的基体上，涂敷或镀上一层很薄的磁膜（导磁材料），在磁膜上记录一定波长的矩形波或正弦波，以此作为测量的基准刻度，磁化信号的节距（周期）一般有0.05、0.10、0.20、1mm等几种。
