异步电机运行时其转子相电动势为 Er = sEr0 式中 s 异步电动机的转差率； Er0 绕线转子异步电动机在转子不动时的相电动势，或称转子开路电动势，也就是转子额定相电压值. 转子相电流的表达式为： 式中 Rr 转子绕组每相电阻; Xr0 s = 1时的转子绕组每相漏抗
异步电机运行时其转子相电动势为
Er = sEr0
式中 s — 异步电动机的转差率；
Er0 — 绕线转子异步电动机在转子不动时的相电动势，或称转子开路电动势，也就是转子额定相电压值.
转子相电流的表达式为：
式中 Rr — 转子绕组每相电阻;
Xr0 — s = 1时的转子绕组每相漏抗
转子附加电动势

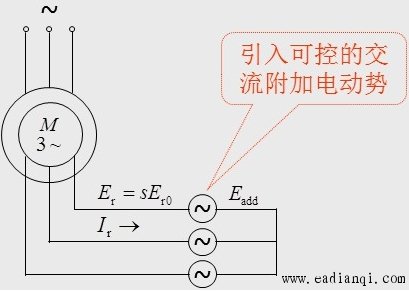

绕线转子异步电动机转子附加电动势的原理图
自动控制网www.eadianqi.com版权所有
附加电动势与转子电动势有相同的频率，可同相或反相串接。
有附加电动势时的转子相电流：
如图7-1所示，绕线转子异步电动机在外接附加电动势时，转子回路的相电流表达式
转子附加电动势的作用
1. Er 与 Eadd 同相
当 Eadd ↑ ，
s1Er0 + Eadd ↑→ I r ↑→ Te ↑→ n ↑→ s ↓
使得：
这里：
自动控制网www.eadianqi.com版权所有
s1 > s2 转速上升；
转子附加电动势的作用（续）
当 Eadd ↓ ，
s1Er0 + Eadd ↓→ I r ↓→ Te ↓→ n ↓→ s ↑
使得：
