旋转电机的基本原理是什么?

时间:2014-11-15 09:58来源:www.eadianqi.com 编辑:自动控制网
交流电机包括同步电机和异步电机两大类。虽然同步电机和异步电机在运行原理和结构上有很多不同,但它们之间也有许多相同之处。因此,我们将着重对交流电机的共同问题进行讲解。 1、三相异步电动机的结构 在各类电动机中,笼型转子三相异步电动机是结构简单、
交流电机包括同步电机和异步电机两大类。虽然同步电机和异步电机在运行原理和结构上有很多不同,但它们之间也有许多相同之处。因此,我们将着重对交流电机的共同问题进行讲解。

1、三相异步电动机的结构 自动控制网www.eadianqi.com版权所有

在各类电动机中,笼型转子三相异步电动机是结构简单、运行可靠、使用范围最广的一种电动机,以下就以这种电动机为例简单介绍旋转电机的基本原理。 本文来自www.eadianqi.com

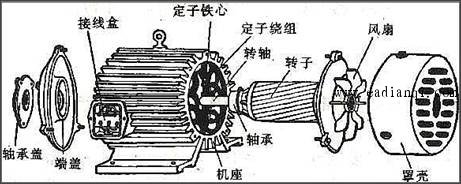

三相异步电动机分成两个基本部分:定子(固定部分)和转子(旋转部分)。其基本构造如下图: 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

定子:由机座和装在机座内的圆筒形铁心以及其中的三相定子绕组组成。机座是用铸铁或铸钢制成的。铁心是由互相绝缘的硅钢片叠成的,铁心的内圆周表面冲有槽,用以放置对称三相绕组AX,BY,CZ,有的联接成星形,有的联接成三角形。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

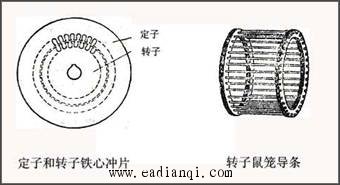

转子:转子是由转子铁心和力矩输出轴组成。转子铁心是圆柱状,也用硅钢片叠成,表面冲有槽。铁心装在转轴上,轴用以输出机械力矩。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

2、电动机旋转实验 自动控制网www.eadianqi.com版权所有

三相异步电动机接上电源,就会转动。这是什么原理呢?为了说明这个转动原理,我们先看一个演示。 本文来自www.eadianqi.com

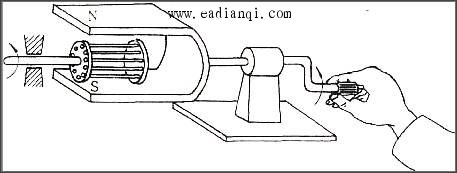

下图所示的是一个装有手柄的蹄形磁铁,磁极间放有一个可以自由转动的、由铜条组成的转子。铜条两端分别用铜环联接起来,形似鼠笼,作为鼠笼式转子。磁极和转子之间没有机械联系。当我们摇动磁极时,发现转子跟着磁极一起转动。摇得快,转子转得也快;摇得慢,转得也慢;反摇,转子马上反转。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

从这一演示得出两点启示:第一、有一个旋转的磁场;第二、转子跟着磁场转动。异步电动机转子转动的原理是与上述演示相似的。那么,在三相异步电动机中,磁场从何而来,又怎么还会旋转呢?下面就首先来讨论这个问题。 自动控制网www.eadianqi.com版权所有

3、电动机内旋转磁场的产生 本文来自www.eadianqi.com

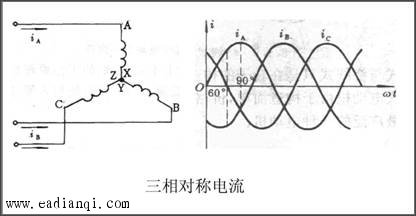

三相异步电动机的定子铁心中放有三相对称绕组AX,BY和CZ。设将三相绕组联接成星形,接在三相电源上,绕组中便通入三相对称电流其波形如下图所示。取绕组始端到末端的方向作为电流的参考方向。在电流的正半周时,其值为正,其实际方向与参考方向一致;在负半周时,其值为负,其实际方向与参考方向相反。 自动控制网www.eadianqi.com版权所有

定子铁心和定子绕组并不转动,定子绕组中的三相电流随着时间和相位的变化,三相磁势相加便形成了旋转的磁场。 本文来自www.eadianqi.com

旋转的定子磁场在切割转子导条时,会在转子绕组中感应出一个转子磁场,引起转子旋转。由于感应励磁场的需要,转子的转速总是比定子磁场的转速稍慢,有一个转差,这就是感应异步电动机名称的来历。

本文来自www.eadianqi.com

如果转子是一个永磁体或是一个由转子励磁绕组产生的恒定磁场,那么转子的转速就与定子磁场的转速同步,就形成同步电机。 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

三相电流产生的旋转磁场

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

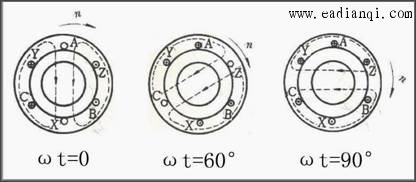

定转子磁场分布图

自动控制网www.eadianqi.com版权所有
