2.反接制动

    　反接制动分为电源反接制动和倒拉反接制动两种。 自动控制网www.eadianqi.com版权所有

    （1）电源反接制动　

    方法：改变电动机定子绕组与电源的联接相序，如图所示，断开QS1，接通QS2即可。

自动控制网www.eadianqi.com版权所有

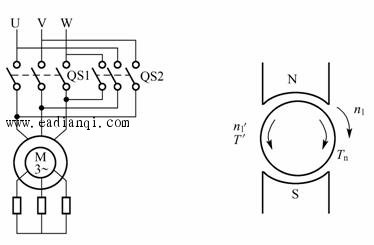

    电源的相序改变，旋转磁场立即反转，而使转子绕图　电源反接制动图

自动控制网www.eadianqi.com版权所有

    组中感应电势.电流和电磁转矩都改变方向，因机械惯性，转子转向未变，电磁转矩与转子的转向相反，电动机进行制动，此称电源反接制动。如图8.14所示，制动前，电动机工作在曲线1的a点，电源反接制动时，n1＜0，n＞0，相应的转差率s=　＞1，且电磁转矩T＜0，机械特性如曲线2所示。因机械惯性，转速瞬时不变，工作点由a点移至b点，并逐渐减速，到达c点时n=0，此时切断电源并停车，如果是位能性负载需使用抱闸，否则电动机会反向起动旋转。一般为了限制制动电流和增大图　电源反接制动机械特性

    制动转矩，绕线转子异步电动机可在转子回路串入制动电阻，特性如曲其线3所示，制动过程同上。

    （2)倒拉反接制动　

    方法：当绕线转子异步电动机拖动位能性负载时，在其转子回路串入很大的电阻。其机械特性如图所示。

自动控制网www.eadianqi.com版权所有

    当异步电动机提升重物时，其工作点为曲线1上的a点。如果在转子回路串入很大的电阻，机械特性变为斜率很大的曲线2，因机械惯性，工作点由a点移到b点，因此时电磁转矩小于负载转矩，转速下降。当电动机减速至n=0时，电磁转矩仍小于负载转矩，在位能负载的作用下，使电动机反转，直至电磁转矩等于负载转矩，电动机才稳定运行于c点。因这是由于重物倒拉引起的，所以称为倒拉反接制动(或称倒拉反接运行)，其转差率 本文来自www.eadianqi.com

    ＞1　图倒拉反接制动的机械特性

本文来自www.eadianqi.com

    与电源反接制动一样，s都大于1绕线转子异步电动机倒拉反接制动状态，常用于起重机低速下放重物。
