交流电动机绕组排列的基本原则

时间:2015-08-25 14:20来源:未知 编辑:自动控制网
图为三相交流电动机绕组展开图,如何绘制绕组展开图呢?由上一节电动机的工作原理,欲使电动机正常工作,必须要遵循一定的绕组排列原则,进行正确的绕组排列,否则电动机将不能正常的工作。对于普通电动机而言一般都要遵循下列原则。 (1).电动机绕组排列的
   图为三相交流电动机绕组展开图,如何绘制绕组展开图呢?由上一节电动机的工作原理,欲使电动机正常工作,必须要遵循一定的绕组排列原则,进行正确的绕组排列,否则电动机将不能正常的工作。对于普通电动机而言一般都要遵循下列原则。

    (1).电动机绕组排列的原则 自动控制网www.eadianqi.com版权所有

    (1)一个极距内所有导体的电流方向必须一致;

本文来自www.eadianqi.com

    (2)相邻两个极距内所有导体的电流方向必须相反;

自动控制网www.eadianqi.com版权所有

    (3)若为双层绕组,以上层绕组为准,或以下层绕组为准。 自动控制网www.eadianqi.com版权所有

    (2).交流电动机绕组展开图绘制的操作步骤

本文来自www.eadianqi.com

     自动控制网www.eadianqi.com版权所有

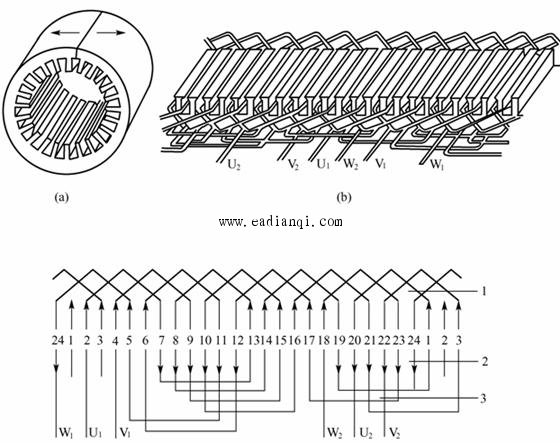

    图 三相4极24槽交流电动机定子单层链式交叉绕组展开图 本文来自www.eadianqi.com

    (a)—绕组的排列形式 (b)—槽中绕组边(导体)的位置 (c)—各绕组端部的连接 自动控制网www.eadianqi.com版权所有

    在交流电动机绕组嵌线排列原则的指引下,可以很方便的了解和掌握绕组嵌线排列技术;并且分解出绕组展开图绘制的绘制步骤,方便实际操作。 本文来自www.eadianqi.com

    (1)计算参数。根据电动机的相数m,已有的槽数Z1与极对数P,计算极距以及每极每相槽数q,即 自动控制网www.eadianqi.com版权所有

    极距(槽):=Z1/2P  本文来自www.eadianqi.com

    每极每相槽数(槽/极?相):q=Z1/2Pm  自动控制网www.eadianqi.com版权所有

    关于绕组的节距以及绕组所采用的形式,可以根据原电动机或手册获得。  本文来自www.eadianqi.com

    (2)编绘电动机的槽号。根据电动机的槽数,按照展开的形式画出每个槽,即将所有线槽等距离地画出,每一小竖线(竖线中间空出)代表一个线槽(也代表该槽内的导体),并且按顺序在每个槽(竖线中间空出部分)编上相应的号码,在画槽的时候,一般要多画几个,编号时要考虑到电动机槽的圆周整体性,所以要在展开槽的两端,同时绘出首尾号码。注意在竖线中间上部留出每极每相槽数的位置。 本文来自www.eadianqi.com

    (3)划定极距。在已编绘好槽号的基础上,从第一槽的前面半槽地方起,到最后一槽后面半槽止,在槽的上面划一长线,并根据电动机极距的具体数值,将它分为2P份,每份下面的槽数就是一个极距。注意在划定极距的时候,要预留出一定空间,即为绕组展开图上部绕组绘制留出相应的位置。确定各极距相应的位置,为确定每极每相槽数的位置打下了基础。

自动控制网www.eadianqi.com版权所有

    (4)确定每极每相槽的位置。在一个极距下,按照相数m,首先分成m等份(也称作整体分布绕组),然后根据每极每相槽数的具体数值,在已划定极距相应位置的基础上,确定每个槽属于哪相绕组的位置。三相单层绕组分别用“U”.“V”.“W”表示各槽相绕组边的位置;若为双层绕组,则只标上层边所在槽的位置。以为后期绕组嵌线,确定各相绕组具体绕组所嵌的位置提供方便,不至于搞混。 本文来自www.eadianqi.com

    (5)标定电流方向。按照交流电动机绕组排列原则的第(1).(2)两条,即一个极距内所有导体的电流方向必须一致,相邻两个极距内所有导体的电流方向必须相反的原则。在已划分定各极距相应位置的基础上,标定出每个极距内各槽导体的电流方向。为后期各相绕组绕组与绕组间.绕组组与绕组组间的连接提供理论依据,以及操作上的便利。 本文来自www.eadianqi.com

    (6)绕组展开图成图。根据电动机的工作原理,一台交流电动机可以有很多中嵌排方式,但一般都要按照原电动机的绕组形式,即是单层绕组.还是双层绕组,以及叠式.还是波式,链式.还是交叉式等具体情况,先确定绕组的节距y,再绕制绕组。一组绕组之间的连接取决于同属绕组中电流的方向,绕组组之间的连接也取决于绕组中的电流方向,但同时也取决于同属一相绕组的并联支路数。在设计绕组排列时没有考虑电流的因素。有些电动机,尤其是大功率低速电动机,绕组中电流很大,这就要求选用很粗的绕组导线。但粗导线绕组嵌线很困难。为解决这一问题,可以将每相绕组分成两条支路并联起来,再接引出线。同一相绕组中各并联支路必须对称,也就是说各并联支路中串联的绕组数必须相等。

自动控制网www.eadianqi.com版权所有

    总的来说,在前面各步已绘好的基础上可完成绕组展开图。具体操作中,首先按照绕组的节距,把绕组展开图上部,同属于一相绕组的绕组边,有规则的连接起来构成绕组。然后在绕组展开图的下部,以确保绕组边中的电流方向,连接各相绕组端部线头,以及各相绕组组的端部线头。 本文来自www.eadianqi.com
