电动机定子串电阻降压启动图解

时间:2015-08-24 21:53来源:未知 编辑:自动控制网
电动机启动时在三相定子电路中串接电阻,使电动机定子绕组电压降低,启动后再将电阻短路,电动机仍然在正常电压下运行。这种启动方式由于不受电动机接线形式的限制,设备简单,因而在中小型机床中也有应用。机床中也常用这种串电阻的方法限制点动调整时的启动
   电动机启动时在三相定子电路中串接电阻,使电动机定子绕组电压降低,启动后再将电阻短路,电动机仍然在正常电压下运行。这种启动方式由于不受电动机接线形式的限制,设备简单,因而在中小型机床中也有应用。机床中也常用这种串电阻的方法限制点动调整时的启动电流。如图所示控制线路的工作过程如下:

自动控制网www.eadianqi.com版权所有

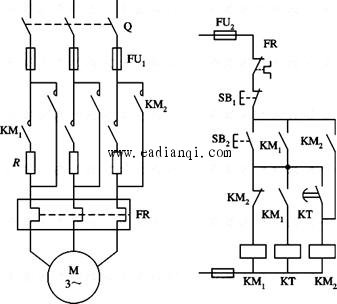

图 定子串电阻降压启动控制线路

本文来自www.eadianqi.com

    合上Q,按下SB2,KM1线圈得电自保,其常开主触点闭合,电动机M串电阻R启动,且使时间继电器KT线圈得电。当到达KT的整定时间时(此时M的转速接近额定转速),其常开延时触点闭合,KM2线圈得电自保,KM2的常闭辅助触点先打开,使KM1线圈失电,进而使KT线圈失电,由于常开主触点KM2闭合,将R短接,M全压运转。 本文来自www.eadianqi.com
