仪表干扰出现时的处理方法

时间:2015-10-14 07:20来源:www.eadianqi.com 编辑:自动控制网
在设计时采取有效的抗干扰措施,施工时正确运用接地技术。基本可以解决测量控制系统的干扰问题。下面结合现场遇到的一个例子来讲述在遇到电磁干扰时的处理方法。在使用某种巡检仪时,发现仪表显示的温度与实际温度相差悬殊,发现变频电机起动时,温度显示变化
在设计时采取有效的抗干扰措施,施工时正确运用接地技术。基本可以解决测量控制系统的干扰问题。下面结合现场遇到的一个例子来讲述在遇到电磁干扰时的处理方法。在使用某种巡检仪时,发现仪表显示的温度与实际温度相差悬殊,发现变频电机起动时,温度显示变化大,变频电机停止时,温度显示正常。于是采取措施把仪表柜与变频电机柜间隔拉大,并且加上挡板隔离。信号电缆的屏蔽层接地,又把变频电机线单独放在—个桥架里。处理以后,发现干扰减小。但仍然存在。分析现象,知道该仪表的抗于扰能力比较差,同时变频器的功率大,干扰也比较大。这样当变频器电机起动时,产生较大的电磁干扰。电磁干扰作用于信号线。在信号线上产生叠加信号,该干扰信号与现场的温度信号一起进入测温仪表。从而造成温度显示错误。这样就必须把信号线上的叠加信号过滤掉,采用在仪表的输入端加电容滤掉干扰信号的方法。如图所示。

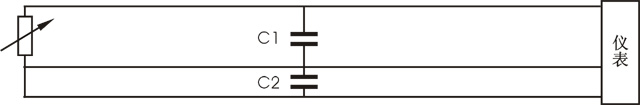

电容滤波抗干扰仪表
                                       图  电容滤波抗干扰仪表

本文来自www.eadianqi.com


这两个电容起到平滑滤波作用.它滤掉干抗电信号。使有用的信号进入仪表。需要注意的是,电容容量不宜过大,如果电容量过大,起始充电电流就大,当该电流超过仪表内部电路所能承受的最大电流,就可能烧坏内部电路。对于一般的检测仪表。选用0.47μF的电容。耐压值为63V以上。电容量好选用具有自我恢复功能的金属化纸介电容,如果没有金属化纸介电容,也可以选用云母电容。
