P&ID与PFD的区别

时间:2020-02-18 18:21来源:www.eadianqi.com 编辑:自动控制网
PI D通常与PFD混淆,因为PID和PFD通常使用相同的符号。然而,PID和PFD是服务于不同的目的,提供不同的信息。PFD的目的是准确显示出工艺在操作过程中的作用,而PID则显示所有控制器,阀门类型和施工中使用的材料。PFD显示了一个过程中主要设备和材料之间的连
P&ID通常与PFD混淆,因为P&ID和PFD通常使用相同的符号。然而,P&ID和PFD是服务于不同的目的,提供不同的信息。PFD的目的是准确显示出工艺在操作过程中的作用,而P&ID则显示所有控制器,阀门类型和施工中使用的材料。PFD显示了一个过程中主要设备和材料之间的连接和关系,它也包含了列表化的设计值,如P&ID不包含的正常、最小和最大操作条件。PFD不包括P&ID通常包括的次要管道系统或其他次要部件。P&ID与PFD的区别在于,与PFD相比,P&ID通常包含更多有关管道和安全泄压阀等信息。

P&ID不包含PFD包含的操作规范,如流量和成分/组分。

另外也要注意的是,PFD和P&ID之间的差异会因设计公司/项目而异,大多数公司会利用框架标准来创建和修改文档。PFD和P&ID都是受控文档,需要通过文档管理程序进行维护。

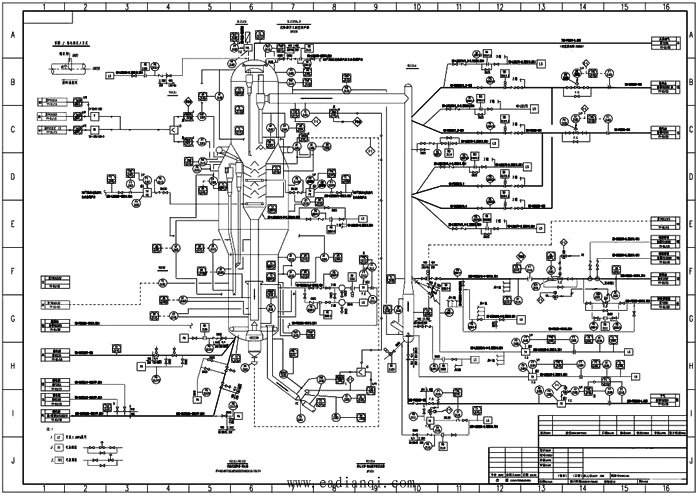

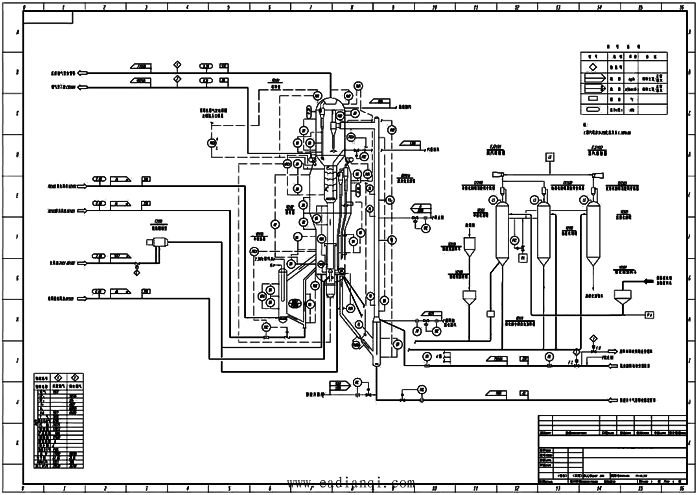

PFD
