步进电机的种类

时间:2019-01-23 19:52来源:www.eadianqi.com 编辑:自动控制网
常见的步进电机分为3类,永磁式、反应式和混合式。 步进电动机的工作原理: 给A相绕组通电时,转子位置如图(a),转子齿偏离定子齿一个角度。由于励磁磁通力图沿磁阻最小路径通过,因此对转子产生电磁吸力,迫使转子齿转动,当转子转到与定子齿对齐位置时(

常见的步进电机分为3类,永磁式、反应式和混合式。

自动控制网www.eadianqi.com版权所有

步进电动机的工作原理:给A相绕组通电时,转子位置如图(a),转子齿偏离定子齿一个角度。由于励磁磁通力图沿磁阻最小路径通过,因此对转子产生电磁吸力,迫使转子齿转动,当转子转到与定子齿对齐位置时(图b),因转子只受径向力而无切线力,故转矩为零,转子被锁定在这个位置上。由此可见:错齿是助使步进电机旋转的根本原因。 本文来自www.eadianqi.com

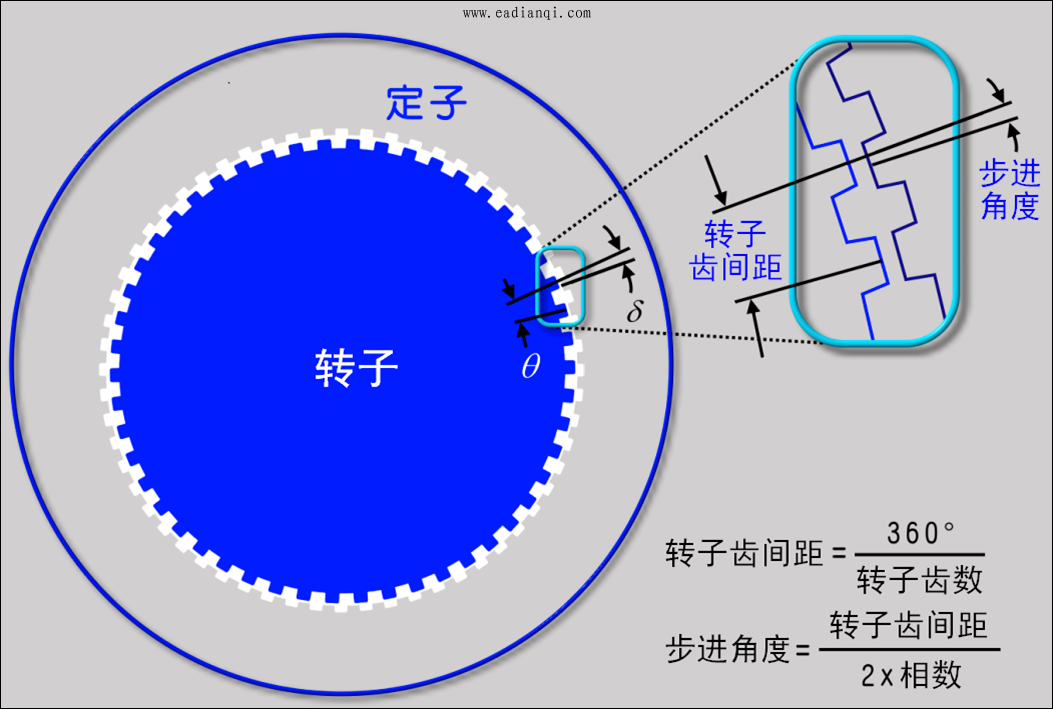

步进电机的齿间距:

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

以一个两相50齿的步进电机为例,转子上有50个齿,则齿间距,步进角度,也就是说,步进电机要走完一圈需要200步,每步走1.8°。  本文来自www.eadianqi.com

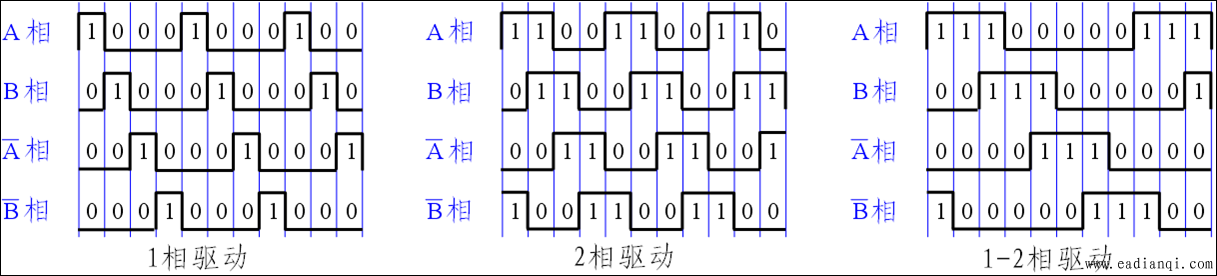

步进电机的驱动方式: 本文来自www.eadianqi.com

本文来自www.eadianqi.com

1相驱动信号

1000→0100→0010→0001→1000...(正转)

自动控制网www.eadianqi.com版权所有

1000→0001→0010→0100→1000...(反转) 自动控制网www.eadianqi.com版权所有
