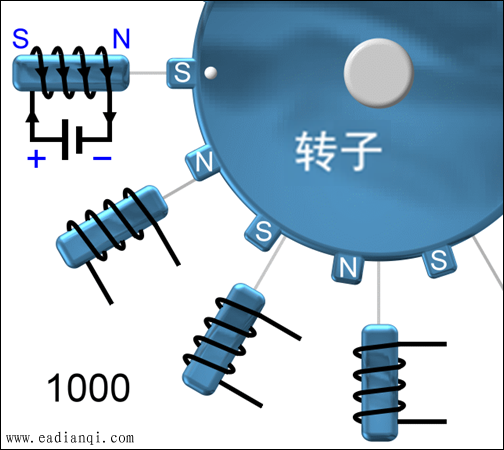

1相驱动步进电机的动作： 自动控制网www.eadianqi.com版权所有

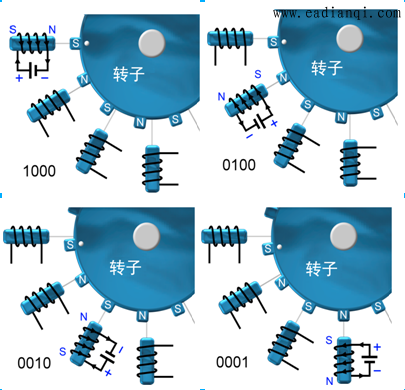

动态展示（1相）： 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com 2相驱动信号1100→0110→0011→1001→1100...（正转） 自动控制网www.eadianqi.com版权所有 1100→1001→0011→0110→1100...（反转） 自动控制网www.eadianqi.com版权所有 1-2相驱动信号 自动控制网www.eadianqi.com版权所有 1001→1000→1100→0100→0110→0010→0011→0001（正转） 自动控制网www.eadianqi.com版权所有 1001→0001→0011→0010→0011→0100→1100→1000（反转） 自动控制网www.eadianqi.com版权所有
注意：由于51系列单片机的输出电流很有限，不足以驱动步进电机，必须另外设置驱动电路才行。 自动控制网www.eadianqi.com版权所有
|
