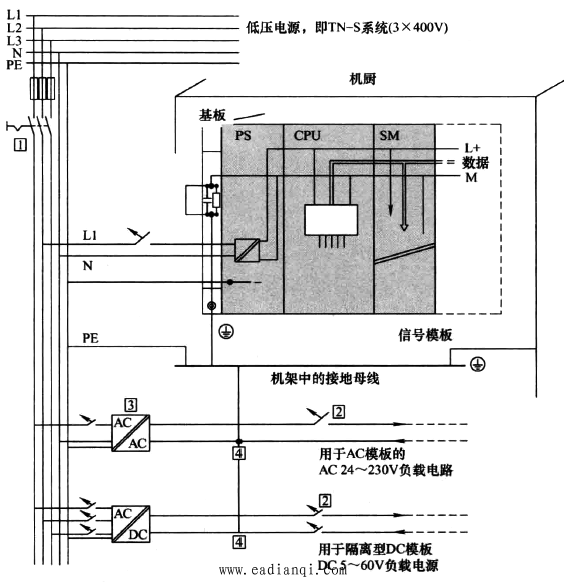

S7-400 PLC系统的供电是通过电源模板和背板总线实现的，这与S7-300 PLC系统有所区别。P5407电源模板从供电系统取电(例如L1、N、PE)，然后给背板总线提供DC24V和DC5V电源，从而进一步给机架上的其他模板内部芯片提供电源。机架导轨、参考位M 和机柜均与机柜内的接地母线连接，最后与TN-S供电系统的PE连接，如图1所示。  图1 具有接地电源的S7-400 PLC系统 |
|
S7-400 PLC系统的供电是通过电源模板和背板总线实现的，这与S7-300 PLC系统有所区别。P5407电源模板从供电系统取电(例如L1、N、PE)，然后给背板总线提供DC24V和DC5V电源，从而进一步给机架上的其他模板内部芯片提供电源。机架导轨、参考位M 和机柜均与机柜内的接地母线连接，最后与TN-S供电系统的PE连接，如图1所示。 图1 具有接地电源的S7-400 PLC系统 |
