plc控制交通灯梯形图设计实例论文

时间:2017-03-12 17:40来源:www.eadianqi.com 编辑:自动控制网
交通灯的控制要求如下: 控制开关 信号灯受启动及停止按钮的控制,当按动启动按钮时,信号灯系统开始工作,并周而复始地循环工作,当按动停止按钮时,系统将停止在初始壮态,即南北红灯亮,禁止通行;东西绿灯亮,允许通行。 控制要求 1、北红灯亮维持30秒,

  交通灯的控制要求如下:

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

  控制开关

本文来自www.eadianqi.com

  信号灯受启动及停止按钮的控制,当按动启动按钮时,信号灯系统开始工作,并周而复始地循环工作,当按动停止按钮时,系统将停止在初始壮态,即南北红灯亮,禁止通行;东西绿灯亮,允许通行。

本文来自www.eadianqi.com

  控制要求 本文来自www.eadianqi.com

  1、北红灯亮维持30秒,在南北红灯亮的同时,东西绿灯也亮,并维持25秒,到25秒时,东西方向绿灯闪,闪亮3秒后,绿灯灭。在东西绿灯熄灭的同时,东西黄灯亮,并维持2秒,到2秒时,东西黄灯灭,东西红灯亮。同时,南北红灯熄灭,南北绿灯亮。 本文来自www.eadianqi.com

  2、西红灯亮维持30秒。南北绿灯亮维持25秒,然后闪亮3秒,再熄灭。同时南北方向黄灯亮,并维持2秒后熄灭,这时南北红灯亮,东西绿灯亮。 本文来自www.eadianqi.com

  接下去周而复始,直到停止按钮被按下为止。

自动控制网www.eadianqi.com版权所有

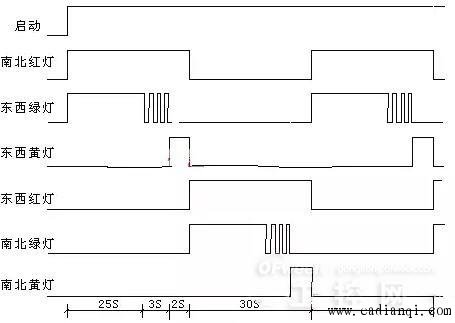

  信号灯动作系统可用图1状态图表示。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

  图1交通指挥信号灯状态图

本文来自www.eadianqi.com

  硬件及接线

自动控制网www.eadianqi.com版权所有

  根据上述要求可见,系统所需红、绿、黄各4只信号灯,本案由两个信号灯箱实现;系统需要启动和停止两个按钮,由按钮箱实现。

本文来自www.eadianqi.com

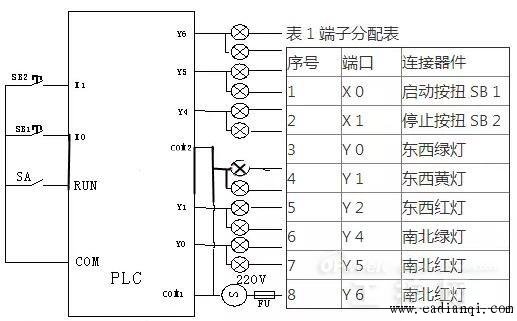

  可编程控制器的输入/输出端子分配及硬件连接分别由表1及图2所示。其中SA开关代表可编程控制器自身的运行开关。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

  图2PLC输入/输出接线图
