PLC控制系统的类型

时间:2014-11-12 09:52来源:www.eadianqi.com 编辑:自动控制网
1.PLC构成的单机系统 这种系统的被控对象是单一的机器生产或生产流水线,其控制器是由单台PLC构成,一般不需要与其它PLC或计算机进行通信。但是,设计者还要考虑将来是否联网的需要,如果有的话,应当选用具有通信功能的PLC,如图1所示。 2.PLC构成的集中控
1.PLC构成的单机系统
这种系统的被控对象是单一的机器生产或生产流水线,其控制器是由单台PLC构成,一般不需要与其它PLC或计算机进行通信。但是,设计者还要考虑将来是否联网的需要,如果有的话,应当选用具有通信功能的PLC,如图1所示。
2.PLC构成的集中控制系统
这种系统的被控对象通常是数台机器或数条流水线构成,该系统的控制单元由单台PLC构成,每个被控对象与PLC指定的I/O相连。由于采用一台PLC控制,因此,各被控对象之间的数据、状态不需要另外的通信线路。但是一旦PLC出现故障,整个系统将停止工作。对于大型的集中控制系统,通常采用冗余系统克服上述缺点。如图2所示。
3.PLC构成的分布式控制系统
这类系统的被控对象通常比较多,分布在一个较大的区域内,相互之间比较远,而且,被控对象之间经常的交换数据和信息。这种系统的控制器采用若干个相互之间具有通信功能的PLC构成.系统的上位机可以采用PLC,也可以采用工控机。如图3所示。PLC作为一种控制设备,用它单独构成一个控制系统是有局限性的,主要是无法进行复杂运算,无法显示各种实时图形和保存大量历史数据,也不能显示汉字和打印汉字报表,没有良好的界面。这些不足,我们选用上位机来弥补。上位机完成监测数据的存贮、处理与输出,以图形或表格形式对现场进行动态模拟显示、分析限值或报警信息,驱动打印机实时打印各种图表。

本文来自www.eadianqi.com

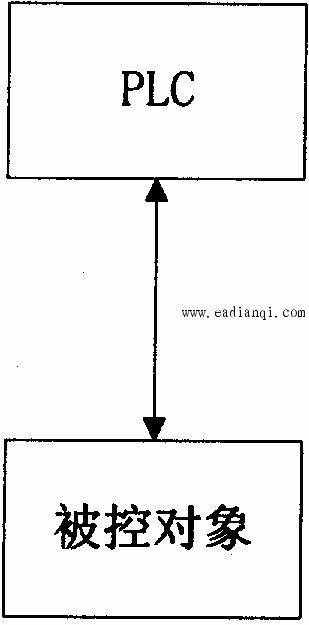

图1 单机系统

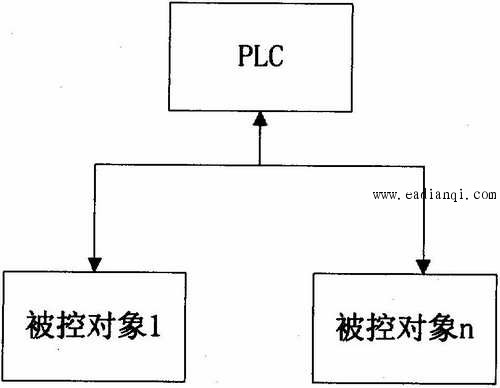

图2 集中控制系统

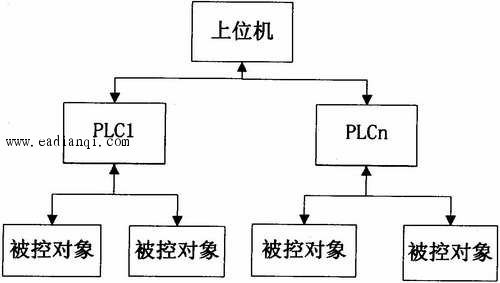

图3 分布式控制系统
