SET为置位指令，其功能是使元件置位，并保持直至复位为止。RST为复位指令，其功能是使元件复位并保持，直至置位为止。SET、RST指令的使用说明如图1所示。由波形图可见，X000接通后，即使再变成断开，Y000也保持接通。X001接通后，即使再变成断开，Y0也将保持断开。SET指令的操作目标元件为Y、M、S，而RST指令的操作元件为Y、M、S、D、V、Z、T、C。对同一编程元件，如例中Y000、M000、S000等，SET、RST指令可以多次使用，且不限制使用顺序，以最后执行者有效。 本文来自www.eadianqi.com RST指令可以对定时器、计数器、数据寄存器、变址寄存器的内容清零。还可以用来复位积算定时器（T246~T255）和计数器。 本文来自www.eadianqi.com

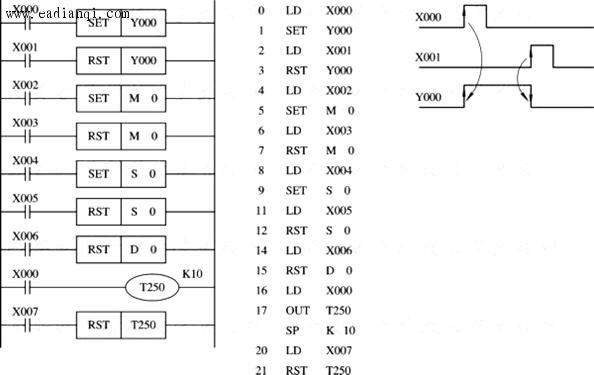

图1 SET、RST指令 本文来自www.eadianqi.com |
