DKZ执行执行机构限位、位置发送器、电气限位调试方法

时间:2016-12-15 10:55来源:www.eadianqi.com 编辑:自动控制网
本文介绍国产DKZ执行执行机构的限位、位置发送器、电气限位、改变执行机构输出转向的调试方法和步骤,帮助仪表新手快速完成DKZ直行程执行机构的调试。
国产DK型电动执行机构的调试要求是:要按反作用调整位置发送器差动线圈的位置,如对DKZ直行程执行机构,当输出轴向上时,反馈电流应增大还需对行程限位开关进行调试。由于各厂的产品结构略有差别,尤其是位置发送器,有的厂用差动变压器,有的厂用导电塑料电位器,因此在调试时略有区别,昌晖仪表工程师现分别介绍如下:
1、位置发送器用差动变压器的DKZ直行程执行机构调试

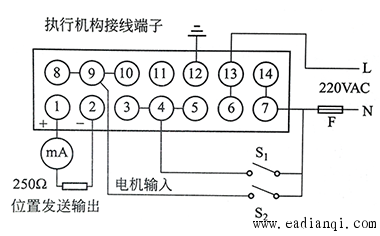

DKZ直行程执行机构先按图1接好线,通电预热后即可进行调试。
DKZ直行程电动执行机构接线端子                  DKZ直行程执行机构
            图1  DKZ执行机构接线端子
说明:图1所示端子接线是不通用的,各个厂的产品其接线端子略有不同,因此,在调试前一定要根据所用产品,阅读相关的说明书,按其所提供的图进行接线,以避免出现接线错误而烧坏执行机构。
2、调试方法 本文来自www.eadianqi.com
① DKZ直行程执行机构限位调试
送电后电流表应有指示,分别合上S1或S2,输出轴应能上、下移动。
合上S2,输出轴处于低位置时,松开螺钉,调整下限位开关位置,使其刚好接触“撑板”,触点断开。
合上S1,输出轴处于最高位置时,松开螺钉,调整上限位开关位置,使其刚好接触“撑板”,触点断开。

② DKZ直行程执行机构位置发送器调试
将出轴移动至最低点,调整差动变压器位置,使其输出电流从大逐渐减小,直至不变化为止。此时调整零点电位器,使输出电流为3.8-3.9mA,再微调差动变压器使输出电流为4.0mA即可。 自动控制网www.eadianqi.com版权所有
3、位置发送器用导电塑料电位器的直行程执行机构调试
① DKZ直行程执行机构位置发送器的调试
先拔下电机插头并把电机后罩端的手把拨到手动位置,即将制动器松闸,接通电源。
A、零位电流调试
把执行机构输出轴移到下端,调整模块调零电位器左旋到最小。然后松开固定导电塑料电位器的两个滚花螺母,用手缓慢转动滚花螺母,使导电塑料电位器靠近杠杆,使输出电流约为1.2mA。然后再调整调零电位器,使位置输出电流为4.0mA。再调整关位限位开关,使其正好处于断开状态。

本文来自www.eadianqi.com


B、满度电流调整
把执行机构输出轴移到上端,调整满度电位器使位置输出电流为20.0mA。由于调零和调满度相互影响,应反复进行几次,直到合乎要求。最后调整开位限位开关,使其正好处于断开状态。
② DKZ直行程执行机构电气限位
A、把执行机构输出轴移到下端,调整模块调零电位器左旋到最小,松开滚花螺母,使导电塑料电位器靠近杠杆。
B、调节导电塑料电位器使位置电流输出电流略大于最低值,然后调整模块上的调零电位器,使位置输出电流为4.0mA。
C、用手摇执行机构使输出轴移到上端,再调模块的满度电位器,使位置电流输出为20.0mA,再让执行机构输出轴回到零位,反复调整几次直到信号达到要求。 本文来自www.eadianqi.com
D、通过电机旋转使输出轴达到终点l00%,调节凸轮片使微动开关K2刚好工作,再让输出轴回到起点0%,调节凸轮片使微动开关K1刚好动作,但这时K2动作的凸轮片不能改变位置,调好后要把滚花螺母拧紧,以防凸轮片松动。使执行机构输出轴从始点运行到终点,再从终点运行到始点,反复进行几次来观察K2,K1开关动作位置是否合适,信号是否合适,达到要求为止。总之,电气限位要比机械限位稍微提前一点,即机械限位一定要在电气限位之后才动作,使电气限位起作用。
改变执行机构输出转向的方法
当现场要求执行机构输出转向与出厂的反向时,可将塑料导电电位器的1、3两点接线对调一下即可,调整方法基本与上述调整方法相同,不同的是调零和调满度时,分别相对于阀门的关阀位置和全开位置。也是先调零后调满度,但在调零、调满度后,必须重新调整零位和满位的限位开关,使之分别正好处于断开状态。
