空调自动控制基本知识(5)

时间:2017-04-20 21:12来源:www.eadianqi.com 编辑:自动控制网
对自动调节系统的要求 在自动调节系统中,当由于扰动使调节对象的平衡状态被破坏时,经调节作用使调节对象过渡到新的平衡状态。从一个旧的平衡状态转入一个新的平衡状态所经历的过程,叫做过渡过程,如图。这段时间

对自动调节系统的要求
在自动调节系统中,当由于扰动使调节对象的平衡状态被破坏时,经调节作用使调节对象过渡到新的平衡状态。从一个旧的平衡状态转入一个新的平衡状态所经历的过程,叫做过渡过程,如图。这段时间内。当时间在t0以前,调节参数等于给定值,调节对象处于平衡状态。在t0末突然受扰动,平衡被破坏,调节参数x开始升高,逐渐达到最大值xd,由于调节器的调节作用,x开始返向给定值,但是调节参数不能一下子就平息下来,经过两次反复后,最后达到新的平衡状态。这时调节参数与给定值之差为Δ。

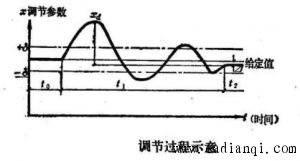

调节过程示意图
调节过程示意图
所以,对过渡过程的基本要求是能在较短的时间内,使调节参数达到新的平衡。此外,还有以下调节质量指标;
1.静差:自动调节系统消除扰动,从原来的平衡状态过渡到新的平衡状态时,调节参数的新稳定值对原来给定值之。偏差,叫做静差(如图中的Δ)。静差当然愈小愈好。它的大小由调节器决定,象比例调节器有静差,而PID调节,器就不存在静差。
本文来自www.eadianqi.com

2.动态偏差:过渡过程中,调节参数对新的稳定值的最大偏差值,叫做动态偏差(如图中的xd)。动态偏差常是第一次出现的超调。当然也是动态偏差愈小愈好。
3.调节时间:调节系统从原来的平衡状态过渡到另一个新的平衡状态所经历的时间,叫做调节时间。显然调节时间短好。 以上三项指标根据要求不同而定。对于一般精度恒温室的自动调节系统,要求动差和静差不超过恒温精度(刚开车时除外)。例如室温要求23±1℃,那么它们一定要小于1℃,而且过渡过程要短。 暖通百科
常规仪表控制系统
常规仪表控制系统是采用模拟式或数字式仪表对单一空调机组进行温度湿度自动控制。适用于不需要集中监控的空调系统:
1.温度自动检测与自动控制;
2.湿度自动检测与自动控制;
3.风压(风量)自动检测与控制;
4.风机启/停控制;
5.风机过电流,过电压,缺相保护;
6.风机与防火排烟系统连锁;
7.过滤器阻塞显示。
