空调自动控制基本知识

时间:2017-04-20 21:12来源:www.eadianqi.com 编辑:自动控制网
自动控制是指用专用的仪表和装置组成控制系统,以代替人的手动操作,去调节空调参数,使之维持在给定数值上,或是按给定的规律变化,从而满足空调房间的要求。现在国内自动控制采用的方法,都是先测出调节参数对给定值的偏差,然后根据这个偏差,经控制系统的
自动控制是指用专用的仪表和装置组成控制系统,以代替人的手动操作,去调节空调参数,使之维持在给定数值上,或是按给定的规律变化,从而满足空调房间的要求。现在国内自动控制采用的方法,都是先测出调节参数对给定值的偏差,然后根据这个偏差,经控制系统的调节,消除干扰的影响,使调节参数再回到给定值(或允许范围)。
自动控制系统的组成

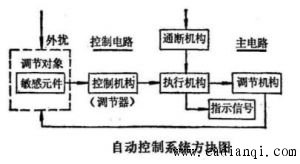

目前空调自动控制系统多采用电动调节。这样的控制系统可由下面所示方块图表示:
自动控制系统方块图
自动控制系统方块图
自动调节常用术语
1.调节参数(也叫被调参数)
需要维持数值不变或在允许范围内变化的参数,叫做调节参数。空调中的调节参数主要是温度、湿度、压力,还有水位等等。

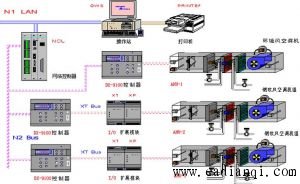

空调自动控制系统图
空调自动控制系统图
2.给定值(也叫定值值) 就是根据需要给调节参数预先规定的不变值或波动范围,叫做给定值。例如规定维持房间温度为23±0.5℃,这个数值(即波动范围22.5~23.5℃)就是室温调节系统的给定值(范围)。

本文来自www.eadianqi.com


3.偏差 调节参数的实际数值同给定值之间的差值,叫做偏差。例如,规定控制温度(给定值)为20℃,而实际却是21℃,它们相差的1℃即为偏差。
4.扰动 能引起调节参数产生偏差的因素,叫做扰动或干扰。空调中引起空调房间温度变化的因素,象室外温度变化、送风温度变化以及室内余热变化等等,都是室温的扰动。自动调节的作用,也正是为消除扰动的影响,使调节参数恒定或在要求范围内。 暖通百科
5.调节对象 需要维持调节参数的数值不超过给定的变化限度的地方,就叫做调节对象。在空调中,需要调节空气参数的各个环节都是调节对象,如恒温室,喷水室出口、二次加热器之后等等。
6.敏感元件 测量和反映调节参数大小的部件,叫做敏感元件。空调中主要是感温元件,即测量温度的设备,象热电阻等。此外还有感湿元件、压力测量元件和水位指示设备等。
7.调节器 接受敏感元件的信号并指令执行机构动作的二次仪表或装置,统称调节器。
8.执行机构 接受控制机构(调节器)的指令并驱使调节机构动作的设备,叫做执行机构。比如接触器、电机和调压器等等。  自动控制网www.eadianqi.com版权所有
9.调节机构 直接影响和调节被调参数的机构,叫做调节机构。比如电加热器、双通三通水阀、风阀等等。
