液位控制回路PID参数设置要强比例弱积分

时间:2021-11-06 20:35来源:www.jiachangcai123.com 编辑:自动控制网
液位控制回路在工业过程中很常见,一般液位被控对象都是积分过程,本文针对这类对象进行控制实际中存在2个误区做如下解读,并告诉大家液位控制回路PID参数设置要强比例弱积分。 1、液位PID控制回路使用纯比例 纯比例控制回路存在余差,在积分过程中很多人推荐
液位控制回路在工业过程中很常见,一般液位被控对象都是积分过程,本文针对这类对象进行控制实际中存在2个误区做如下解读,并告诉大家液位控制回路PID参数设置要强比例弱积分。

1、液位PID控制回路使用纯比例

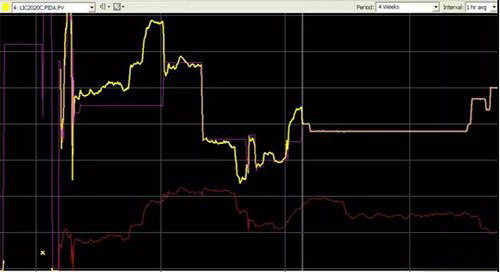

纯比例控制回路存在余差,在积分过程中很多人推荐纯比例控制。实际上即使是积分对象使用纯比例也存在余差。下图就是一个实际的液位控制在使用纯比例控制使明显存在余差。反应器液位的余差会导致反应物料停留时间的变化,应该尽量避免。所以即使是液位控制回路也不应该使用纯比例控制。
液位控制在使用纯比例控制使明显存在余差

2、液位PID控制回路振荡根源

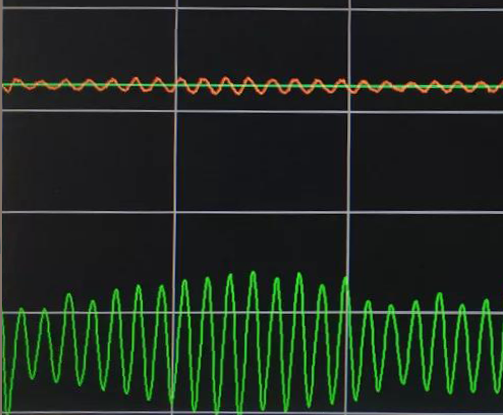

一般液位被控对象都是积分过程,按常规对象提供的PID参数很容易导致如下图所示的振荡。液位测量值围绕设定值振荡的同时,PID调节器的PID输出会大幅度振荡,并传导给下游装置引起整个系统的振荡。这是液位控制回路常见的一类问题。
PID调节器的PID输出会大幅度振荡 本文来自www.eadianqi.com

液位控制回路振荡的根源之一:太弱的比例作用和太强的积分作用综合影响,液位控制回路PID参数设置要强比例弱积分
