串级控制在什么情况下有效?

时间:2017-03-24 08:01来源:www.eadianqi.com 编辑:自动控制网
如图所示,通过燃料的流量控制炉温。如果不进行串级控制、而是使用温度调节器直接调节燃料调节阀,燃料压力的变化会导致温度变化。尤其在1台燃料泵向多个炉供给燃料时,根据炉的运转状况,燃料压力会发生变化。通过温度调节器对流量调节器进行串级控制时,即
如图所示,通过燃料的流量控制炉温。如果不进行串级控制、而是使用温度调节器直接调节燃料调节阀,燃料压力的变化会导致温度变化。尤其在1台燃料泵向多个炉供给燃料时,根据炉的运转状况,燃料压力会发生变化。通过温度调节器对流量调节器进行串级控制时,即使该燃料压力发生变化,流量调节器也会将流量保持一定,所以不会对炉温产生影响,可以实现稳定的温度控制。

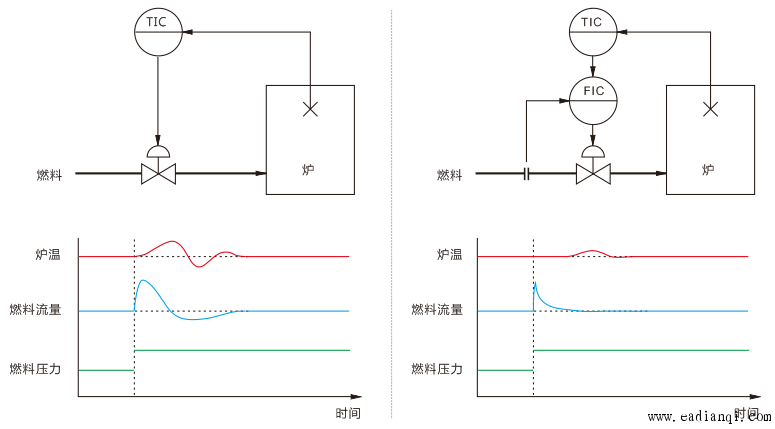

炉温串级控制示意图
                                单回路控制系统                                                                         串级控制系统 自动控制网www.eadianqi.com版权所有
另外,调节阀中存在1-2%左右的死区,通过流量调节器修正该影响,可以将流量保持一定,实现温度的稳定。在过程控制中,除温度之外,串级控制还较多地用于分析调节、流量调节、液位调节等的控制中,串级控制可以将对产品质量的影响控制到最小限度。
