什么是分程控制系统

时间:2015-03-24 09:57来源:www.eadianqi.com 编辑:自动控制网
在一般的控制系统中,调节器的输出只控制一个调节阀,但在某些工业生产中,根据工艺要求,需将调节器的输出信号分段,去分别控制两个或两个以上的调节阀。这种控制系统通常称为:分程控制系统。 间歇式化学反应器分程控制系统 分程控制系统的信号分段 分程控
  在一般的控制系统中,调节器的输出只控制一个调节阀,但在某些工业生产中,根据工艺要求,需将调节器的输出信号分段,去分别控制两个或两个以上的调节阀。这种控制系统通常称为:分程控制系统。

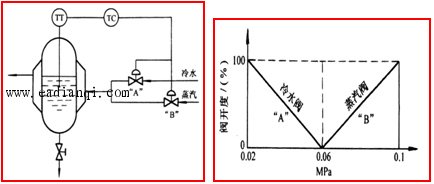

      间歇式化学反应器分程控制系统
  分程控制系统的信号分段

  分程控制系统有两种类型:

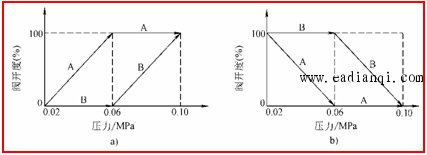

  1、 调节阀同向动作

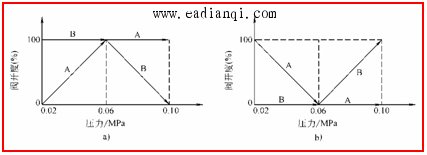

  2、 调节阀异向动作

  a)阀A气开、阀B气关       b)阀A气关、阀B气开
