分程控制系统的设计

时间:2015-03-24 09:57来源:www.eadianqi.com 编辑:自动控制网
分程控制系统本质上是属于单回路控制系统。由于调节器的输出信号要进行分程而且所用调节阀较多,所以在系统设计上也有一些特殊之处。 1、调节器输出信号的分程:即将调节器输出分成几个区段,一段信号控制一个调节阀。 调节阀特性的选择与应注意的问题 1.根据
  分程控制系统本质上是属于单回路控制系统。由于调节器的输出信号要进行分程而且所用调节阀较多,所以在系统设计上也有一些特殊之处。
  1、调节器输出信号的分程:即将调节器输出分成几个区段,一段信号控制一个调节阀。

  调节阀特性的选择与应注意的问题
  1.根据工艺要求选择同向或异向工作的调节阀

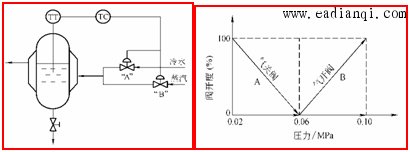

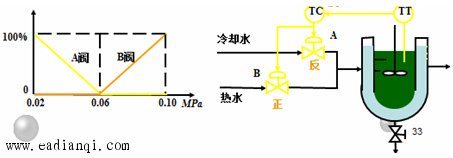

  如此例中,为保证安全,热水阀采用气开式,冷水阀采用气关式。这就决定了两个调节阀异向工作。又因工艺要求一个阀打开时,另一个必须关闭。因此两个阀的特性组合应是:

  (2)调节阀流量特性的选择

  2.流量特性的平滑衔接

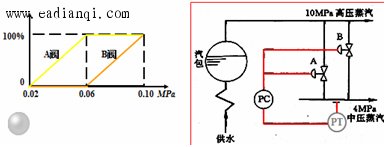

  如图为蒸汽压力减压系统。小负荷时只有A阀控制、B阀不开;负荷较大时A阀全开、B阀控制。两个同向特性的调节阀并联控制一种介质的流量时,总流量特性是两个阀流量特性的叠加组合。
自动控制网www.eadianqi.com版权所有

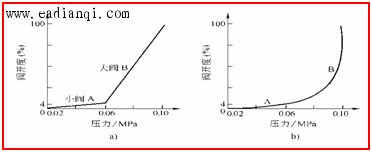

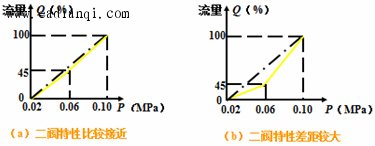

  如果两个调节阀的增益差距较大,组合后的总流量特性有突变点,会影响调节品质。如果两个调节阀都用直线特性,组合后的总流量特性有下列两种情况:

  如果两个调节阀的增益差距较大,组合后的总流量特性有突变点,会影响调节品质。如果调节阀是对数流量特性,其总流量特性衔接处必有突变点。
  可以通过两个调节阀分程信号部分重迭的办法,使调节阀流量特性实现平滑过渡。即将两个阀的工作范围扩大,形成一段重迭区。

  3)调节阀的泄漏量
  在分程控制中,调节阀的泄漏量太大会影响控制质量。尤其当大、小阀并联工作时,若大阀的泄漏量接近或大于小阀的正常的调节量,则小阀的调节能力大大降低。因为大阀的泄漏量相当于存在一个不受控制的旁路管道,所以要求大阀的泄漏量很小。
  调节阀的泄漏量:必须保证在调节阀全关时,不泄漏或泄漏量极小;尤其是大阀的泄漏量,一定要大大小于小阀正常的调节量,否则小阀就不能发挥其控制作用。

自动控制网www.eadianqi.com版权所有



  分程控制的实现
  分程控制要求调节阀的输入量程进行压缩。通过调整阀门定位器的输入信号零点和量程,使调节阀在规定的信号区段作全行程动作。
  例如,使调节阀A在0.02~0.07MPa范围内作全行程动作;使调节阀B在0.05~0.10MPa范围内作全行程动作。
