电动机自耦变压器降压启动原理图解

时间:2015-08-24 21:56来源:未知 编辑:自动控制网
正常运行时定子绕组接成Y形联接的异步电动机,可用自耦变压器减压启动。启动时,定子绕组加上自耦变压器的二次电压,一旦启动完毕,自耦变压器被甩开,定子绕组加上额定电压正常运行。图2-9所示控制线路的工作过程如下: 合上Q,按下SB2,KM1线圈得电,自耦变
   正常运行时定子绕组接成Y形联接的异步电动机,可用自耦变压器减压启动。启动时,定子绕组加上自耦变压器的二次电压,一旦启动完毕,自耦变压器被甩开,定子绕组加上额定电压正常运行。图2-9所示控制线路的工作过程如下:

    合上Q,按下SB2,KM1线圈得电,自耦变压器T作Y形联接,同时KM2线圈得电自保,电动机减压启动,KT线圈得电自保。

自动控制网www.eadianqi.com版权所有

    当电动机的转速接近额定转速时,到达KT的整定时间,其常闭延时触头先打开,KM1、KM2线圈先后失电,T被断开,KT的常开延时触头后闭合,在KM1的常闭辅助触头复位前提下,KM3得电自保,电动机全压运行。

自动控制网www.eadianqi.com版权所有

    电路中KM1、KM3的常闭辅助触头可防止线圈KM1、KM2、KM3同时得电将T的一部分绕组短接而使其余部分绕组烧坏。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

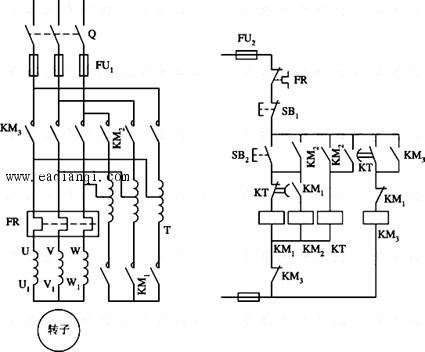

图 自耦变压器降压启动控制线路
