货物升降机上升的PLC控制系统

时间:2014-11-12 09:49来源:www.eadianqi.com 编辑:自动控制网
1.货物升降机上升的PLC控制系统 I/O设备及I/O点分配 输入口分配 输出口分配 输入设备 PLC 输入继电器 输出设备 PLC 输出继电器 SB1(正转启动按钮) X0 KM(接触器) Y0 SB2(停止按钮) X1 (a)主电路 (b)PLC接线图 (c)梯形图 货物升降机上升的PLC控制系统 2
1.货物升降机上升的PLC控制系统
I/O设备及I/O点分配
输入口分配 输出口分配
输入设备 PLC
输入继电器
输出设备

PLC
输出继电器
SB1(正转启动按钮) X0 KM(接触器) Y0
SB2(停止按钮) X1

自动控制网www.eadianqi.com版权所有

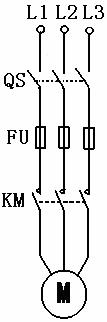

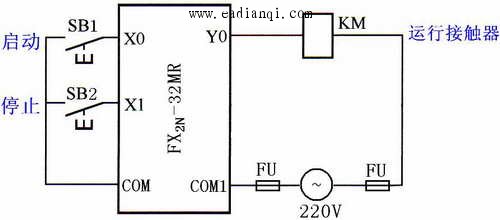

(a)主电路                                               (b)PLC接线图

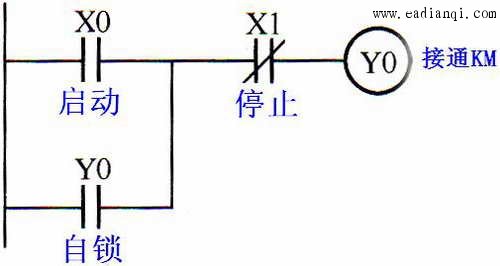

(c)梯形图
货物升降机上升的PLC控制系统
2.货物升降机上升的PLC控制系统分析示意图

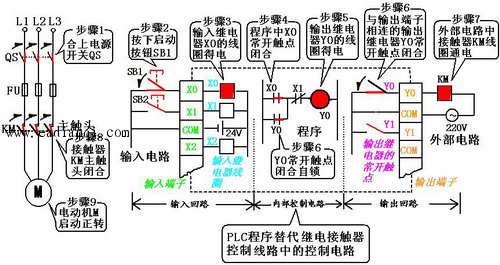

(a)货物升降机上升的PLC控制系统的启动控制示意图

本文来自www.eadianqi.com

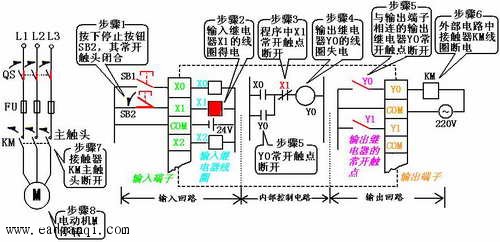

(b)货物升降机上升的PLC控制系统的停止控制示意图分析示意图
货物升降机上升的PLC控制系统分析示意图
(a)启动控制示意图(b)停止控制示意图

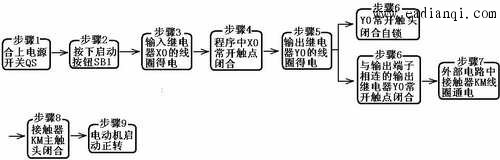

启动:

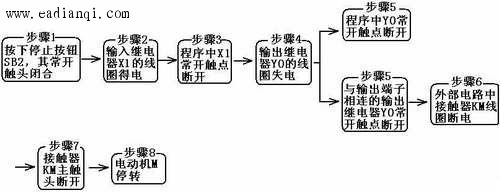

停止:


3.总结:PLC控制系统的基本结构

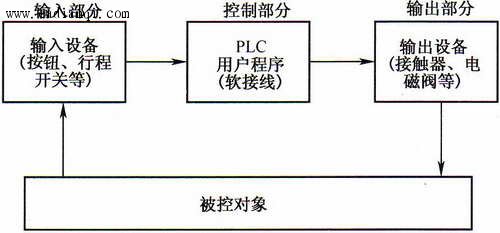

PLC控制系统的基本结构框图

输入部分:输入部分的作用是将输入控制信号送入PLC。常用的输入设备包括控制开关和传感器。控制开关可以是按钮开关、限位开关、行程开关、光电开关、继电器和接触器的触头等。传感器包括各种数字式和模拟式传感器,如光栅位移式传感器、热电偶等。另外,输入设备还有触点状态编程器和通信接口以及其他计算机等。 自动控制网www.eadianqi.com版权所有
输出部分:输出部分的作用是将PLC的输出控制信号转换为能够驱动被控对象工作的信号。常用的输出设备包括电磁开关、直流电动机、功率步进电动机、交流电动机、电磁阀、电磁继电器、电磁离合器和加热器等。如需要也可接CRT显示器和打印机等。
内部控制电路:采用大规模集成电路制作的微处理器和存储器,执行按照被控对象的实际要求编制并存入程序存储器中的程序,完成控制任务,产生控制信号输出,驱动输出设备工作。
