快速运动回路

时间:2015-02-07 13:33来源:www.eadianqi.com 编辑:自动控制网
(1)差动快速回路 对单杆活塞式液压缸,将缸的两个油口连通,就形成了差动回路。差动回路减小了液压缸的有效作用面积,使推力减小,速度增加。 图1是差动回路的一种形式。换向阀2在左位,活塞向右运动,空程负载小,液压缸4右腔排出的油经单向阀1进入液压缸
(1)差动快速回路
对单杆活塞式液压缸,将缸的两个油口连通,就形成了差动回路。差动回路减小了液压缸的有效作用面积,使推力减小,速度增加。
图1是差动回路的一种形式。换向阀2在左位,活塞向右运动,空程负载小,液压缸4右腔排出的油经单向阀1进入液压缸无杆腔,形成差动回路。当活塞杆碰到工件,左腔压力升高,外控顺序阀3开启,液压缸右腔油液排回到油箱,自动转入工作行程。属压力信号控制动作换接。该回路结构简单,易于实现,应用普遍,增速约两倍左右,在组合机床中常和变量泵联合使用。
(2)双泵供油快速运动回路
图2是常用的双泵供油快速回路,一般1是高压小流量泵,2是低压大流量泵,4是卸荷阀。当系统压力较小,卸荷阀未开启时,泵1和泵2一起向系统供油,实现快速运动。当系统压力升高到卸荷阀4的调定压力时,泵2的油液经卸荷阀回油箱,仅泵1给系统供油,自动转换为工作行程。溢流阀3限制系统最高压力。该回路效率高,转换方式灵活,回路较复杂,适用于快慢速差别较大的液压系统。


本文来自www.eadianqi.com

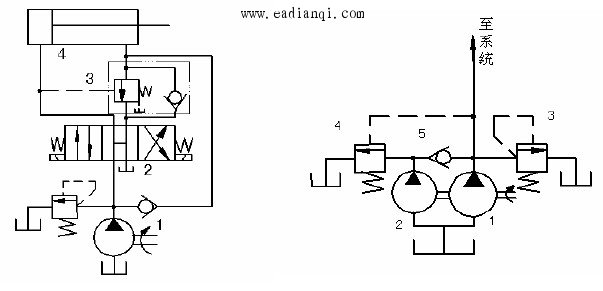

图1差动快速回路              图2双泵供油快速回路

自动控制网www.eadianqi.com版权所有


(3)蓄能器快速运动回路
采用蓄能器的快速回路,是在执行元件不动或需要较少的压力油时,将其余的压力油贮存在蓄能器中,需要快速运动时再释放出来。该回路的关键在于能量贮存和释放的控制方式。
图3是蓄能器快速回路之一,用于液压缸间歇式工作。当液压缸不动时,换向阀5中位将液压泵与液压缸断开,液压泵1的油经单向阀3给蓄能器充油。当蓄能器压力达到卸荷阀2的调定压力,阀2开启,液压泵卸荷。当需要液压缸动作时,阀5换向,阀2关闭后,蓄能器和泵一起给液压缸供油,实现快速运动。该回路可减小液压装置功率,实现高速运动。 自动控制网www.eadianqi.com版权所有

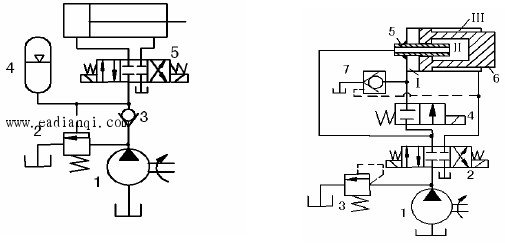

 图3用蓄能器的快速回路             图4增速缸增速回路

自动控制网www.eadianqi.com版权所有


(4)增速缸快速运动回路
图4是增速缸快速运动回路之一。增速缸是一种复合缸,图中活塞6既是缸体,又是活塞。增速原理是减小液压缸的有效作用面积,提高了运动速度。该回路中,当阀2和阀4均在左位时,泵1的油经柱塞5中间孔供给液压缸Ⅱ腔,液控单向阀7给Ⅰ腔补油,Ⅲ腔油液排回油箱,活塞6快速运动。接触工件前,阀4通电,压力油同时进入Ⅰ腔和Ⅱ腔,液控单向阀关闭,活塞速度减小,转入工作行程。回程时,液压缸Ⅲ腔进油,打开液控单向阀,活塞快速退回。该回路增速比大、效率高,但液压缸结构复杂,常用于液压机中。
