滤油器的分类

时间:2015-02-07 13:23来源:www.eadianqi.com 编辑:自动控制网
按滤芯的过滤机理,可分为表面型过滤器、深度型过滤器和磁性过滤器。 (1)表面型过滤器 该类型过滤器有网式、缝隙式和片式等。网式过滤器是将铜丝网包在周围开有窗孔的塑料或金属筒形骨架上,多为无壳体结构,安装在液压泵吸油口。结构简单,清洗方便,通油
按滤芯的过滤机理,可分为表面型过滤器、深度型过滤器和磁性过滤器。
(1)表面型过滤器
该类型过滤器有网式、缝隙式和片式等。网式过滤器是将铜丝网包在周围开有窗孔的塑料或金属筒形骨架上,多为无壳体结构,安装在液压泵吸油口。结构简单,清洗方便,通油能力大,过滤精度低。
图1为线隙式过滤器,3是壳体,滤芯是用每隔一定距离压扁的铜线或铝线2密绕在筒形芯架1的外圆上,利用线间缝隙进行过滤。过滤精度为30~100μm。该过滤器结构简单,通油能力大,滤芯材料强度低,不易清洗,常用于低压系统或泵吸油口。
(2)深度型过滤器
深度型过滤器的滤芯为多孔可透性材料。这种过滤器过滤效果好,但清冼困难,有金属烧结和陶瓷,纸类和纤维毡类等。图2为纸芯过滤器,采用酚醛树脂或木桨微孔滤纸作滤芯,油液经过滤芯时,通过滤纸的微孔滤去固体颗粒。为增大过滤面积,纸芯常制成折叠形。它的过滤精度为5~30μm,多用于精过滤,堵塞后很难清洗,滤芯需经常更换。图6-7为烧结式过滤器,由颗粒状锡青铜粉压制后烧结而成,过滤精度为10~100μm,制造简单,强度高,耐冲击,抗腐蚀。金属颗粒有时脱落,堵塞后不易清洗。
金属纤维烧结毡是由长15~20mm、丝径为4~20μm的不锈钢纤维烧结而成。它的过滤精度为2~30μm,强度好,耐腐蚀,抗冲击,目前在世界各国得到广泛应用。

自动控制网www.eadianqi.com版权所有

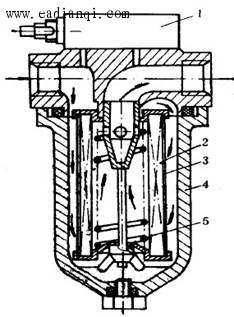

图1线隙式滤油器                图2纸芯过滤器
1—筒形芯架2—铝线3—壳体        1压差发讯装置2滤芯外层3滤芯内层
4壳体5支承弹簧 本文来自www.eadianqi.com


(3)磁性过滤器
磁性过滤器是采用永磁性材料,将油液中的铁质微粒不断吸附到上面。它常与其它型式的滤芯一起制成复合式过滤器,对加工钢铁件的机床液压系统特别适用。表1为常见的滤油器及其特点。 本文来自www.eadianqi.com

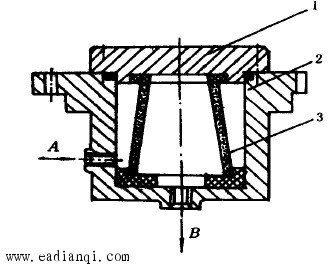

图3 烧结式过滤器
1—端盖;2—壳体;3—滤芯 自动控制网www.eadianqi.com版权所有


表1常见的滤油器及其特点

自动控制网www.eadianqi.com版权所有


类型

名称及结构简图 本文来自www.eadianqi.com

特点说明

本文来自www.eadianqi.com

表面型 本文来自www.eadianqi.com

本文来自www.eadianqi.com

1.过滤精度与铜丝网层数及网孔大小有关。在压力管路上常用100、150、200目(每英寸长度上孔数)的铜丝网,在液压泵吸油管路上常采用20~40目铜丝网
2.压力损失不超过0.004Mpa
3.结构简单,通流能力大,清洗方便,但过滤精度低 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

1.滤心由绕在心架上的一层金属线组成,依靠线间微小间隙来挡住油液中杂质的通过
2.压力损失约为0.03~0.06MPa
3.结构简单,通流能力大,过滤精度高,但滤心材料强度低,不易清洗
4.用于低压管道中,当用在液压泵吸油管上时,它的流量规格宜选得比泵大 本文来自www.eadianqi.com

深度型 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

1. 结构与线隙式相同,但滤心为平纹或波纹的酚醛树脂或木浆微孔滤纸制成的纸心。为了增大过滤面积,纸心常制成折叠形
2.压力损失约为0.01~0.04MPa
3.过滤精度高,但堵塞后无法清洗,必须
更换纸心
4.通常用于精过滤

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

1.  滤心由金属粉末烧结而成,利用金属颗粒间的微孔来挡住油中杂质通过。改变金属粉末的颗粒大小,就可以制出不同过滤精度的滤心
2.  压力损失约为0.03~0.2MPa
3.  过滤精度高,滤心能承受高压,但金属颗粒易脱落,堵塞后不易清洗
4.  适用于精过滤 自动控制网www.eadianqi.com版权所有

吸附型 自动控制网www.eadianqi.com版权所有

磁性滤油器

本文来自www.eadianqi.com

1.  滤心由永久磁铁制成,能吸住油液中的铁屑、铁粉、可带磁性的磨料
2.  常与其它型式滤心合起来制成复合式滤油器
3.  对加工钢铁件的机床液压系统特别适用

自动控制网www.eadianqi.com版权所有
