热交换器

时间:2015-09-20 16:58来源:www.eadianqi.com 编辑:自动控制网
为了提高液压系统的工作稳定性,应使系统在允许的温度下工作并保持热平衡。液压系统的油液工作温度一般希望保持在30~50℃范围内,最高不超过65℃,最低不低于15℃。 油温过高将使油液变质,加速其污染,同时油的粘性和润滑能力降低,增加油液的泄漏,缩短液
   为了提高液压系统的工作稳定性,应使系统在允许的温度下工作并保持热平衡。液压系统的油液工作温度一般希望保持在30~50℃范围内,最高不超过65℃,最低不低于15℃。
   油温过高将使油液变质,加速其污染,同时油的粘性和润滑能力降低,增加油液的泄漏,缩短液压元件的寿命。
   油温过低,则液压泵启动时吸油有困难,系统的压力损失也增大。

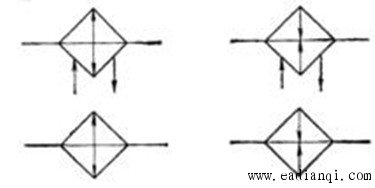

   冷却器和加热器,控制液压系统油液温度处于正常工作范围 。它们的图形符号如图所示。
   一、冷却器
   根据冷却介质的不同,冷却器分为水冷式、风冷式

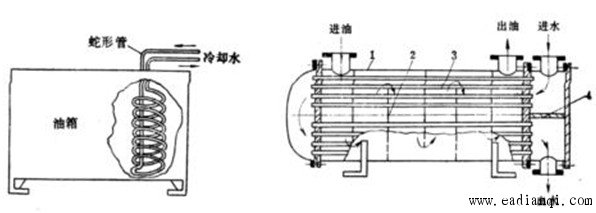

     蛇管式冷却器                             多管式冷却器
   1.风冷式冷却器 自动控制网www.eadianqi.com版权所有
   结构简单,缺水或不便用水处皆可冷却,但冷却效果较差

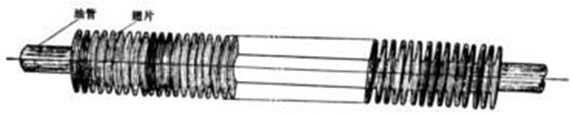

   (1)翅管式风冷却器

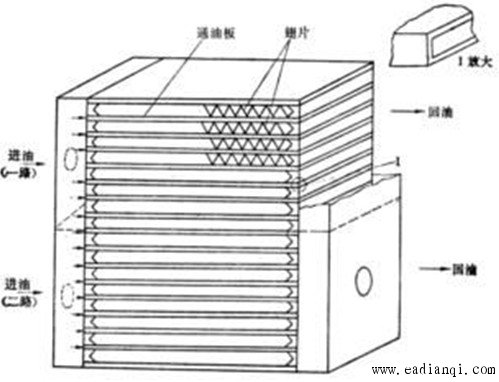

   (2)翅片式风冷却器
   2.冷却器的安装

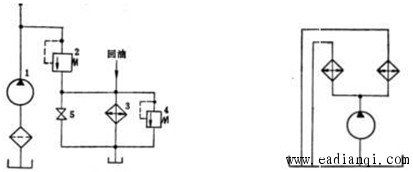

   回油路冷却 独立式冷却

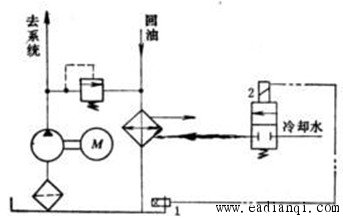

   自动调节油温冷却

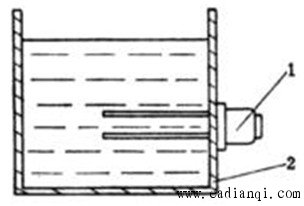

   二、加热器
   1)水平安装于油箱侧面
本文来自www.eadianqi.com

   2)加热部分全部侵入油内
   3)功率不宜过高,以使油液老化,可在不同部位多装几个加热器。
