密封装置的类型和特点

时间:2015-09-20 16:57来源:www.eadianqi.com 编辑:自动控制网
1.间隙密封 均压槽一般宽0.3~0.5mm,深为0.5~1.0mm。圆柱面配合间隙与直径大小有关,对于阀芯与阀孔一般取0.005~0.017mm。 优点是摩擦力小,缺点是磨损后不能自动补偿,主要用于直径较小的圆柱面之间,如液压泵内的柱塞与缸体之间,滑阀的阀芯与阀孔之间
   1.间隙密封
   均压槽一般宽0.3~0.5mm,深为0.5~1.0mm。圆柱面配合间隙与直径大小有关,对于阀芯与阀孔一般取0.005~0.017mm。
   优点是摩擦力小,缺点是磨损后不能自动补偿,主要用于直径较小的圆柱面之间,如液压泵内的柱塞与缸体之间,滑阀的阀芯与阀孔之间的配合。

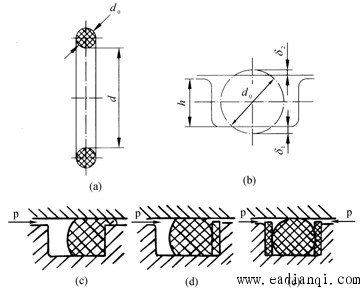

   2.O形密封圈
   δ1、δ2为O形圈装配后的预压缩量,通常用压缩率W表示,即W=〔(d0-h)/d0〕×100%,对于固定密封、往复运动密封和回转运动密封,应分别达到15%~20%、10%~20%和5%~10%,才能取得满意的密封效果。

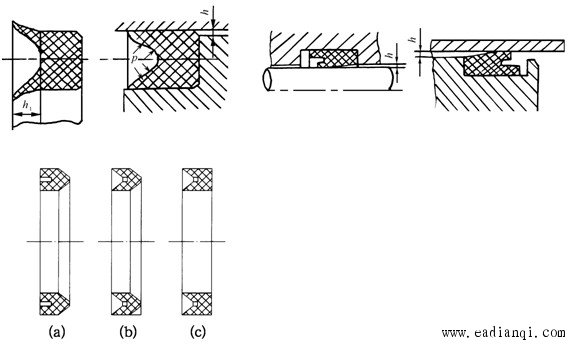

   3.唇形密封圈 自动控制网www.eadianqi.com版权所有
   特点是能随着工作压力的变化自动调整密封性能,压力越高则唇边被压得越紧,密封性越好;当压力降低时唇边压紧程度也随之降低,从而减少了摩擦阻力和功率消耗,除此之外,还能自动补偿唇边的磨损,保持密封性能不降低。
   小Y形密封圈的特点是断面宽度和高度的比值大,增加了底部支承宽度,可以避免摩擦力造成的密封圈的翻转和扭曲。

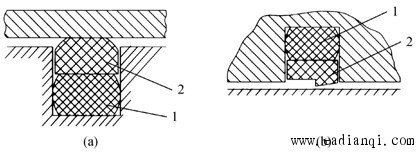

   4.组合式密封装置
   5.回转轴的密封装置
