IMULINK线的处理

时间:2015-03-29 21:23来源:www.eadianqi.com 编辑:自动控制网
SIMULINK模型的构建是通过用线将各种功能模块进行连接而构成的。用鼠标可以在功能模块的输入与输出端之间直接连线。所画的线可以改变粗细设定标签,也可以把线折弯分支。 1改变粗细:线所以有粗细是因为线引出的信号可以是标量信号或向量信号,当选中Format

    SIMULINK模型的构建是通过用线将各种功能模块进行连接而构成的。用鼠标可以在功能模块的输入与输出端之间直接连线。所画的线可以改变粗细设定标签,也可以把线折弯分支。

本文来自www.eadianqi.com

    1改变粗细:线所以有粗细是因为线引出的信号可以是标量信号或向量信号,当选中Format菜单下的WideVectorLines时,线的粗细会根据线所引出的信号是标量还是向量而改变,如果信号为标量则为细线,若为向量则为粗线。选中VectorLineWidths则可以显示出向量引出线的宽度,即向量信号由多少个单一信号合成。 本文来自www.eadianqi.com

    2设定标签:只要在线上双击鼠标,即可输入该线的说明标签。也可以通过选中线,然后打开Edit菜单下的SignalProperties进行设定,其中signalname属性的作用是标明信号的名称,设置这个名称反映在模型上的直接效果就是与该信号有关的端口相连的所有直线附近都会出现写有信号名称的标签。

自动控制网www.eadianqi.com版权所有

    3线的折弯:按住Shift键,再用鼠标在要折弯的线处单击一下,就会出现圆圈,表示折点,利用折点就可以改变线的形状。 本文来自www.eadianqi.com

    4线的分支:按住鼠标右键,在需要分支的地方拉出即可以。或者按住Ctrl键,并在要建立分支的地方用鼠标拉出即可。 本文来自www.eadianqi.com

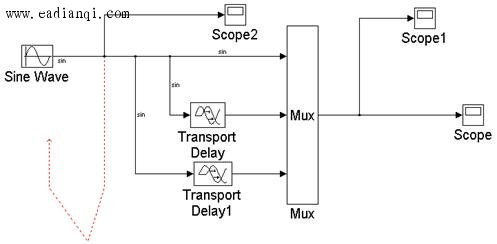

    例1

本文来自www.eadianqi.com

     自动控制网www.eadianqi.com版权所有
