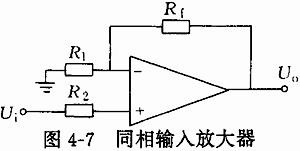

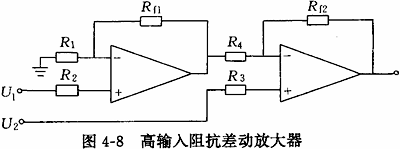

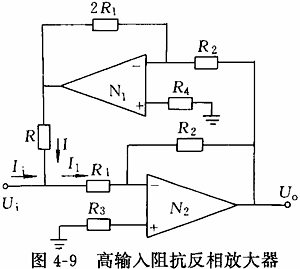

为了与传感器电路或基本转换电路相匹配，希望放大器具有较高的输入阻抗。最简单和常用的高输入阻抗放大器是同相输入放大器，其输出电压U0和输入阻抗Z分别为： 式中: Ad是运算放大器的差模放大倍数；Zi是开环输入阻抗。   为保证共模抑制比，取R1／Rf1＝Rf2／R4，则放大器输出为   两个运算放大器N1和N2的输出与输入关系分别为U0＝－(R2／R1)Ui和U01＝－(2R1／R2)U0＝2Ui，信号源的输出电流为： 自动控制网www.eadianqi.com版权所有   |
|
