检测系统是机电一体化产品的一个重要组成部分，是用于检测相关外界环境及产品自身状态，为控制环节提供判断和处理依据的信息反馈环节。机电一体化系统中，检测系统所测试的物理量一般包括：温度、流量、功率、位移、速度、加速度、力等。由于机电一体化系统是以电信号为信息传输和处理的媒体，且控制系统的输入接口往往规定了特定的信号形式（如数字信号、直流信号、开关信号），因此，检测系统通常要用传感器将被测试的物理量变为电量，再经过变换、放大、调制、解调、滤波等电路处理后才能得到控制系统（或显示、记录等仪器）需要的信号。本章重点介绍各种机电一体化系统中常见物理量检测的方法和测试系统的工作原理以及传感器的信号处理、接口技术等。 本文来自www.eadianqi.com

    机电一体化产品中需要检测的物理量分成电量和非电量两种形式，非电量的检测系统系统有两个重要环节： 本文来自www.eadianqi.com

    1、把各种非电量信息转换为电信号。这就是传感器的功能，传感器又称为一次仪表。 本文来自www.eadianqi.com

    2、对转换后的电信号进行测量，并进行放大、运算、转换、记录、指示、显示等处理，这叫作电信号处理系统，通常被称为二次仪表。机电一体化系统一般采用计算机控制方式，因此，电信号处理系统通常是以计算机为中心的电信号处理系统。综上所述，非电量检测系统的结构形式如图所示。 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

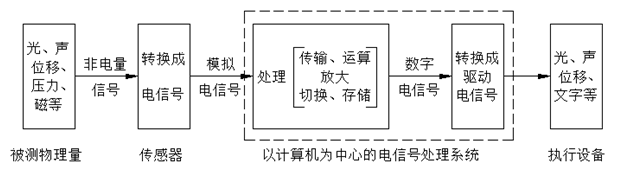

图 　非电量检测系统的结构形式 本文来自www.eadianqi.com

    对于电量检测系统，只保留了电信号的处理过程，省略了一次仪表的处理过程。
