自动控制的基本方式

时间:2014-12-26 20:21来源:www.eadianqi.com 编辑:自动控制网
1.开环控制 开环控制系统是指无被控量反馈的控制系统,即需要控制的是被控对象的某一量(被控量),而测量的只是给定信号,被控量对于控制作用没有任何影响的系统。结构如图所示。 信号由给定值至被控量单向传递。这种控制较简单,但有较大的缺陷,即对象或控制装置
  1.开环控制

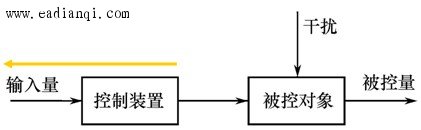

  开环控制系统是指无被控量反馈的控制系统,即需要控制的是被控对象的某一量(被控量),而测量的只是给定信号,被控量对于控制作用没有任何影响的系统。结构如图所示。

  信号由给定值至被控量单向传递。这种控制较简单,但有较大的缺陷,即对象或控制装置受到干扰,或工作中特性参数发生变化,会直接影响被控量,而无法自动补偿。因此,系统的控制精度难以保证。从另一种意义理解,意味着对受控对象和其它控制元件的技术要求较高。如数控线切割机进给系统、包装机等多为开环控制。
  2.反馈控制 —— 闭环控制(核心)

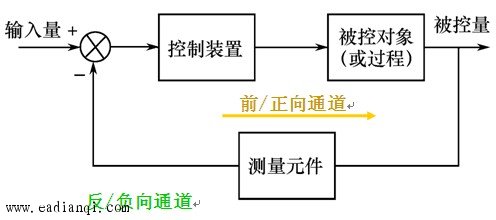

  闭环控制的定义是有被控制量反馈的控制,其原理框如图所示。从系统中信号流向看,系统的输出信号沿反馈通道又回到系统的输入端,构成闭合通道,故称闭环控制系统,或反馈控制系统。

  这种控制方式,无论是由于干扰造成,还是由于结构参数的变化引起被控量出现偏差,系统就利用偏差去纠正偏差,故这种控制方式为按偏差调节。 本文来自www.eadianqi.com
  闭环控制系统的突出优点是利用偏差来纠正偏差,使系统达到较高的控制精度。但与开环控制系统比较,闭环系统的结构比较复杂,构造比较困难。需要指出的是,由于闭环控制存在反馈信号,利用偏差进行控制,如果设计得不好,将会使系统无法正常和稳定地工作。另外,控制系统的精度与系统的稳定性之间也常常存在矛盾。
  开环控制和闭环控制方式各有优缺点,在实际工程中应根据工程要求及具体情况来决定。如果事先预知输入量的变化规律,又不存在外部和内部参数的变化,则采用开环控制较好。如果对系统外部干扰无法预测,系统内部参数又经常变化,为保证控制精度,采用闭环控制则更为合适。

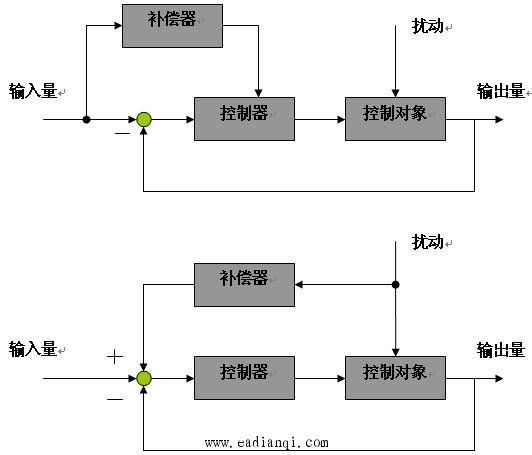

  如果对系统的性能要求比较高,为了解决闭环控制精度与稳定性之间的矛盾,可以采用开环控制与闭环控制相结合的复合控制系统。
  3.复合控制
